西门子step7控制程序所需mmc卡大小的确定方法

STEP7如何确定控制程序所需MMC卡大小，可以按以下步骤进行：

1、在STEP7 Manager中打开您的Project；

2、选中程序块，点击鼠标右键(或快捷键Alt + Enter)，打开程序块的属性页面：

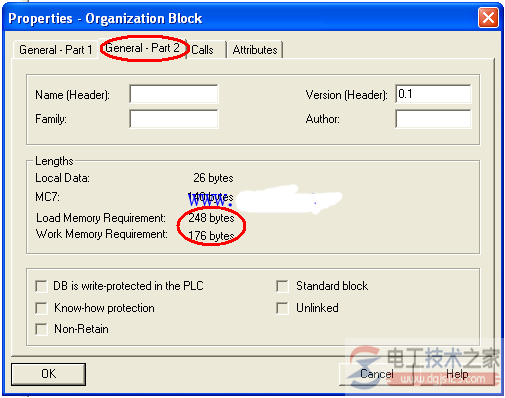

3、选择弹出窗口中的General-Part 2页面：


从上图中可知某个程序块在plc中占用装载内存和工作内存的字节数。

4、将您项目中所有程序块(OB、FC、FB、DB)占用装载内存(Load Memory Requirement)的数量加在一起：

这里的OB1程序块需要占用装载内存(即MMC卡)中的248个字节。

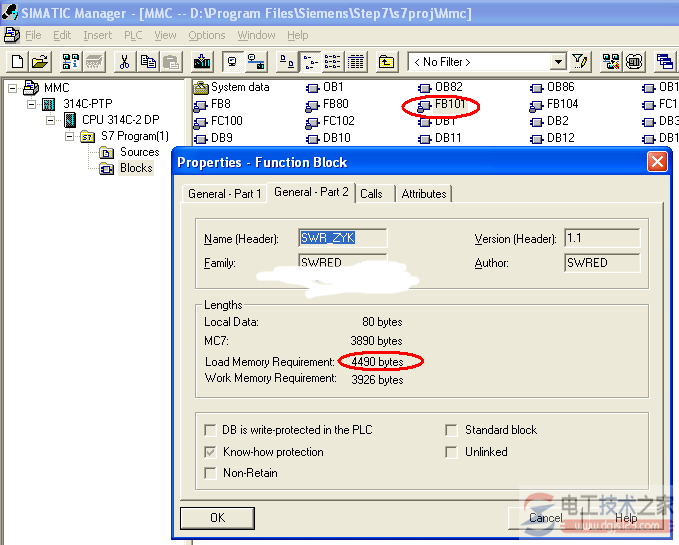

这里的FB101程序块需要占用MMC卡中的4490个字节。

5、将OB、FB、FC、DB(不包括SFC、SFB、System data)所需占用的字节数加在一起：

得到的总的字节数量在除以1024，就可以知道您的Project中的程序块需要多大的MMC卡空间。

6、如果已有Siemens的PLC和MMC，那么您可以通过在线诊断，获取PLC工作内存和装载内存(MMC卡)的使用情况：

在STEP7 Manager界面中，选中CPU，用CP5611或PC-Adapter连接PLC的MPI通讯口，使用快捷键Ctrl + D，弹出PLC的诊断信息窗口：

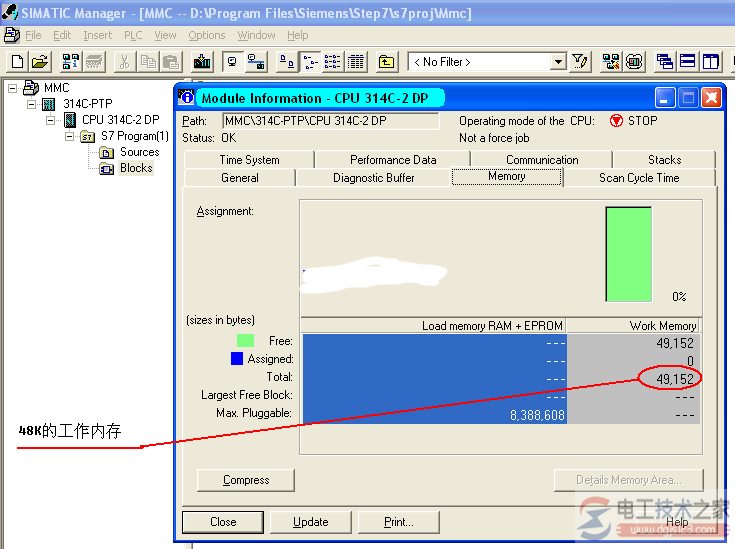

当MMC卡未插入plc中时：

因为plc中没有插入MMC卡，Load memory RAM + EPROM列为空，Work Memory列中显示当前PLC的工作内存为48K，EPROM是S7-400、旧款S7-300使用的装载内存卡；

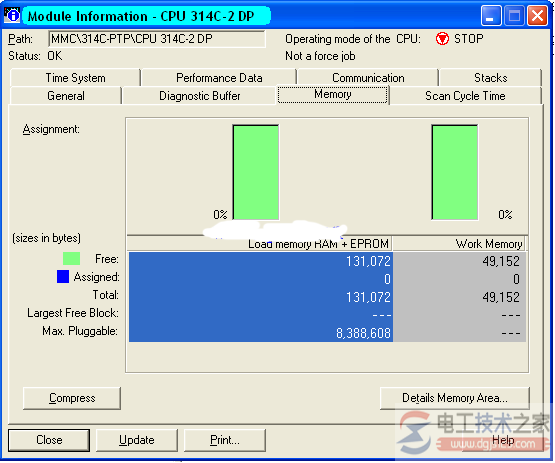

在plc中插入MMC卡时：
使用快捷键Ctrl + D弹出PLC的内存使用情况：


可以看出plc的内存使用情况为0％，空余128K装载内存和48K工作内存；

将程序下载到plc当中：


使用Ctrl + D弹出plc的内存使用情况：


可知，控制程序在plc中对装载内存和工作内存的占用情况。
