【图】西门子plc RS触发器指令的分类与用法

一、西门子plc RS触发器指令的分类与用法

RS触发器指令分为置位优先触发器指令SR和复位优先触发器指令RS两种。

1、置位优先触发器是一个置位优先的锁存器。当置位信号(S1)和复位信号(R)都为真时，输出为“1”。
2、复位优先触发器是一个复位优先的锁存器。当置位信号(S)和复位信号(R1)都为真时，输出为“0”。

触发器指令用法如图。


图1 SR触发器指令

二、西门子plc中sr触发器rs触发器指令

西门子plc sr和rs触发器

以西门子PLC S7-300系列为例，编程软件为STEP7 V5.5 SP2，指令SR触发器和RS触发器的说明：

1、SR触发器

这个指令是复位优先型触发器。它有两个输入S和R，一个输出Q。我们用0和1表示信号的高低电平。下面是程序中出现的几种情况：
1）S=0，R=0时，Q保持不变（0或1）；
2）S=0，R=1时，Q=0；
3）S=1，R=0时，Q=1；
4）S=1，R=1时，Q=0；

2、RS触发器

这个指令是置位优先型触发器。它同样有两个输入S和R，一个输出Q。我们用0和1表示信号的高低电平。下面是程序中出现的几种情况：
1）S=0，R=0时，Q保持不变（0或1）；
2）S=0，R=1时，Q=0；
3）S=1，R=0时，Q=1；
4）S=1，R=1时，Q=1；

3、SR和RS触发器的区别

SR触发器和RS触发器在用法上大体上一致。唯一的区别在于，当两个输入S和R都是高电平时，输出不同。

其中SR触发器由于是复位优先，因此输出低电平；而RS触发器为置位优先，因此输出高电平。

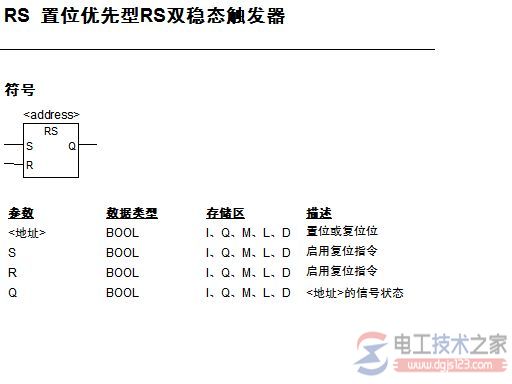

三、西门子plc中RS触发器符号、地址表示方法、数据类型

如果R输入端的信号状态为"1"，S输入端的信号状态为"0"，则复位RS (置位优先型RS双稳态触发器)。否则，如果R输入端的信号状态为"0"，S输入端的信号状态为"1"，则置位触发器。

如果两个输入端的RLO状态均为"1"，则指令的执行顺序是最重要的。RS触发器先在指定<地址>执行复位指令，然后执行置位指令，以使该地址在执行余下的程序扫描过程中保持置位状态。

只有在RLO为"1"时，才会执行S (置位)和R (复位)指令。这些指令不受RLO"0"的影响，指令中指定的地址保持不变。

如图：
