西门子S7-200系列PLC中断指令第二部分

西门子s7-200中断指令

先来复习下中断指令的三要素：

1、激活中断(1次即可)；

2、中断事件连接中断程序；

3、开放中断。

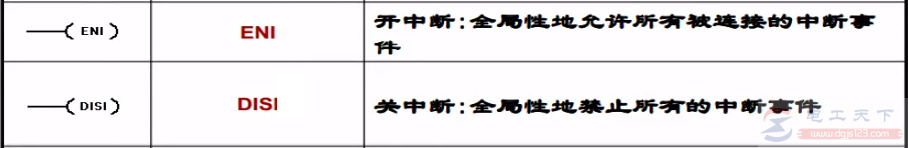

有开放就一定会有关闭，具体功能参考下图：

以上提到的三要素，要求必须包含在中断指令的主程序中。而在被调用的中断程序中，该中断程序被执行的触发条件，需要与主程序中断指令中的EVENT数值相对应。

首先，来看下主程序的编写内容：

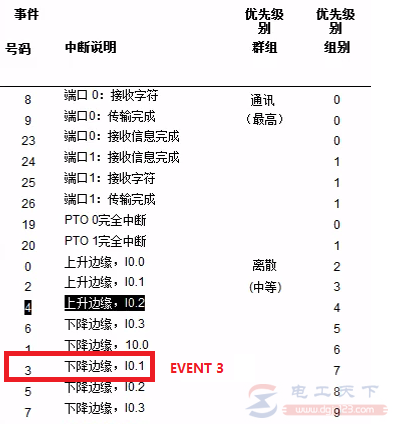

在编辑中断程序2之前，先来看下在中断指令中EVNT3代表的含义：

在明确了中断程序2的执行条件是“I0.1的下降沿”的情况下，在编辑程序时可以把原本计划添加的触发条件省略掉。直接使用SM0.0，如下图：

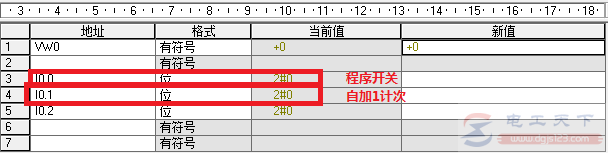

由于执行之后，数据监测的值不是Q点，所以就用“状态表监控”来监看变量值的变化。

如果需要在主程序中关闭整个中断指令，以及相关联的中断程序，则可以使用DISI指令，如下图：
