西门子s7-200定时中断指令例子

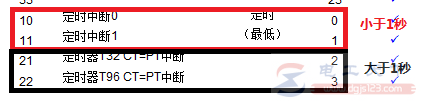

定时中断的定义如下:

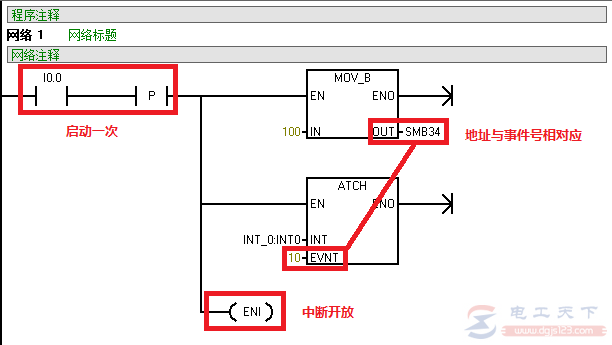

下面来编辑一个主程序:
第一步:”常开触点+沿指令”,实现启动1次即可的功能。
第二步:将100毫秒传给SMB34的存储地址(由事件号10决定);并在中断指令中,指明事件号10的情况下,启动中断程序0;
第三步:开放中断。

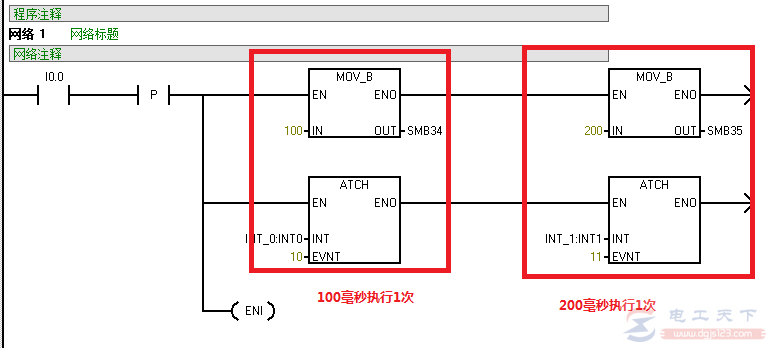

为了方便比较,可以将两个不同的地址及事件分别写进去:

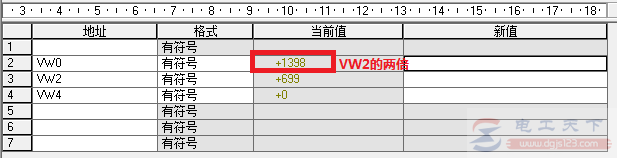

在状态监控中,查看下变量VW0和VW2的数值变化情况:
可以看到在同一时间,VW0的数值是VW2的两倍。
说明,就是用到了SMB34和35,这里的B指“字节”的意思。而对其赋值数,也是有范围的。这次我分别使用了100和200,而其取值范围从0-255,超出范围的值不被接受。
但是,当定时周期大于255毫秒时,该怎么办?这时就可以用到定时器T32和T96,因为它们的计时周期的最大时长是32767毫秒(32.767秒)。如下图,可以实现1秒钟执行一次定时中断的功能。
总结:定时中断主要考量的是定时长短。在小于1秒时可以不用定时器,当大于1秒时则需要用到定时器T32或T96。在使用时注意事件号码与中断指令中的数据相一致。
