西门子S7-200数据类型关系入门

西门子s7-200中各数据类型之间的相互关系，学习西门子s7-200 plc编程时，不仅要掌握好数据类型的基础知识，对于不同数据类型间的关系，也必须了如指掌才行。

西门子S7-200数据类型关系

如下图：

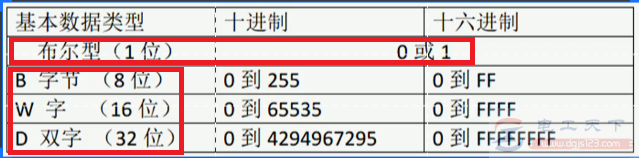

数据类型的概念如下：

位：最小计数单位，指可以是“0或1”，一般在地址中作为序号使用；

字节B（比“位”大，包含8个位）：是“数据类型”中最小单位；

字W（比“字节”大，包含2个字节，16个位）：是“数据类型”中常用单位；

双字DW（比“字”大，包含2个字，4个字节，32个位）：是“数据类型”中较大的单位。

在地址信息中，一般包含以下内容： “存储区标识符+数据类型+序号”。

其中，第一位信息，就是标定该信息所属的存储区是哪里。

而“位类型地址”是不包含数据类型的，如： I0.0-I0.7；Q0.0-Q0.7，就是“存储区+序号”；

而其他类型地址，如：VB0，VW0和VD0又分别代表什么含义？

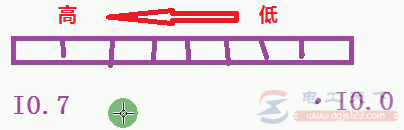

这里说明一下位的排列顺序和规律，即右边为低字节，左边为高字节，顺序排列：

看下图图：

就是“低位高字节，高位低字节”。位的排序，是从右向左，由低向高排布的。但在低一级的单位排序上，要遵从“低位高字，和高位低字”的排序要求。

如图，在地址信息显示时，还遵从按照“下级单位的低位排序”的原则。在命名方面，如VW0是因为其向下包含VB0和VB1，按照“取首字节序号”的规则命名就是VW0。而VW2下面包含VB2和VB3，所以就命名为VW2.以此类推，也可以理解为数据类型中，向下包含几个B，就按照数字几作为间隔单位，向后递推排序。

比如，VW0之后，就是VW2,VW4... 而VD0之后，就是VD4,VD8，VD12...

最后，强调下数据类型是不允许有交叉的。也就是向下包含的数据内容，不允许被同级的别的数据所使用，否则会出现系统错误。
