西门子s7-200系列plc循环右移与循环左移指令的用法

1、语句表指令

循环移位指令将输入值in循环右移或者循环左移n位，并将输出结果装载到out中。循环移位是圆形的。

如果位数n大于或者等于铋大允许值(对于字节操作为8,对于字操作为16，对于双 字操作为32)，s7-200在执行循环移位之前，会执行取模操作，得到一个有效的移位次数。 移位位数的取模操作的结果，对于字节操作是0~7,对于字操作是0~15,而对于双字操作是0~31。

如果移位次数为0,循环移位指令不执行，如果循环移位指令执行，最后一个移位的 值会复制到溢出标志位(smi. 1)
如果移位次数不是8(对于字节操作k16(对于字操作)和32(对于双字操作)的整数 倍，最后被移出的位会被复制到溢出标志位(smi. 1)。当要被循环移位的值是零时，零 标志位(sm1.0)被置位。

字节操作是无符号的。对于字和双字操作，当使用有符号数椐类型时，符号位也被移位。
循环语句指令有字节循环左移指令（rlb)、字循坏左移指令（rlw)、双字循环左移 指令（rld)、字节循环右移指令（rrb)、字循环右移指令（rrw)、双循坏右移指令 （rrd)等。

2、plc梯形图
梯形图如图6-20所示。


3、标志位与eno
使eno = 0的错误条件：0006(间接寻址）， 受影响的sm标志位：
①sm1.ck结果为0);
②sm1. 1(溢出）。

4、操作数

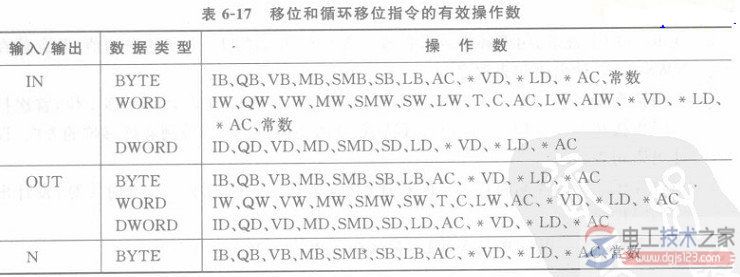

操作数见表6-17。
