西门子s7200 plc控制楼梯灯亮灭的设计过程

西门子s7200 plc控制楼梯灯亮灭

plc在民用住宅楼梯灯照明控制中的应用，通过西门子的s7-200 plc来控制楼梯灯的亮灭。

一、控制要求

一个较为简单的plc控制实例，所有楼梯灯的亮灭全部通过plc统一进行控制，具体的控制要求：

楼梯不同层的on按钮都统一接到控制输入端i0.0，当将i0.0的on按钮按下时，则输出端q0.0的灯发光30s，如果在这一段时间内又一次按on按钮，则时间间隔又从头开始。

可确保在最后一次按on按钮，在30s内灯不会熄灭。

如果按下on按钮，使能输入端的i0.0的on信号有效(i0.0=1)，则定时器t37复位(t37=0)。

定时器t37从初始开始计时，同时，输出q0.0被复位（q0.0=1，灯亮）。当计时到30s，定时器t37置位(t37=1)，则再一次使输出q0.0为off（q0.0=0，灯灭）。

楼梯灯的控制示意图如图9-15所示。

二、控制系统硬件设计

1．输入/输出信号分析
根据上述的控制要求，可知该楼梯灯plc控制系统的输入信号有：将灯开启的启动按钮1个；输出信号有：控制灯亮的输出信号1路。

2．plc资源分配表
根据plc控制系统所要实现的功能，可编写如表9-5所示的plc输入资源分配表。电工技术之家

考虑到该plc控制系统输入输出信号数目较少，这里将输入/输出信号和其他编程元件的地址分配放在一起考虑。
表9-5 plc的输入/输出分配表

3．plc选型
根据表9-5中所示的输入/输出分配表，参看表2-1，本实例中plc可选用西门子小型plc中的cpu222作为控制主机。

4．plc控制系统示意图
按照上述的控制功能描述，楼梯灯的plc控制系统示意图如图9-15。

三、程序设计

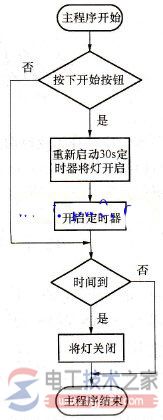

根据控制功能要求，可设计如图9-16所示的plc控制主程序流程图，其对应的梯形图和语句表如图所示。


图2，主程序流程图
