西门子plc多级皮带控制程序的例子

分享一个西门子plc的多级皮带控制程序的例子，一个四级传送带系统的程序实例，主要介绍了这个多级皮带控制程序的控制要求，以及I/o分配的情况，供大家参考。

西门子plc多级皮带控制程序

一、控制要求

整个系统有四台电动机，控制要求为：

1、落料漏斗YO启动后，传送带M1应马上启动，经6s后须启动传送带M2；

2、传送带M2启动5s后，应启动传送带M3；

3、传送带M3启动4s后，应启动传送带M4；

4、落料停止后，为了不让齐级皮带上有物料维积，要根据所需传送时间的差别，分别将四台电机停车。即落料漏斗YO断开后过6s再断M1， M1断开后再过5s断M2，M2断开4s后再断M3，M3断开3s后再断开M4。

此程序为典型的时间顺序控制。

二、I/O分配

启动，I0.0； 停止，I0.1；落料YO，Q0.0；传送带M1，Q0.1；传送带M2，Q0.2；传送带M3，Q0.3；传送带M4，Q0.4。

三、控制程序

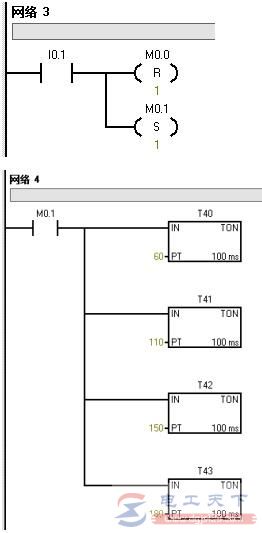

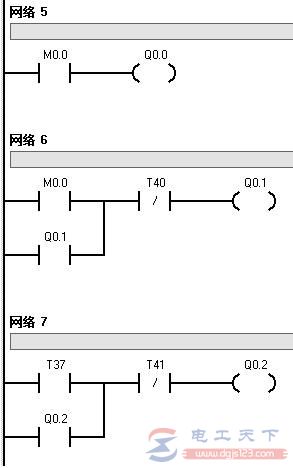

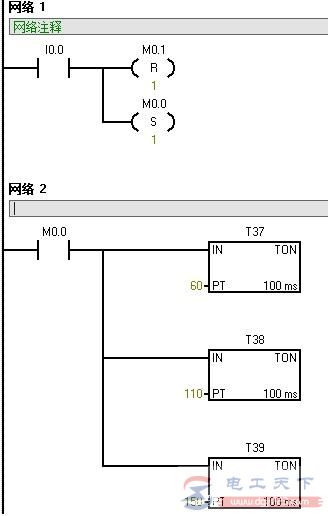

程序中M0.0控制启动过程，M0.1 控制停止过程。
