西门子plc产品数量检测控制程序的例子

作者:老电工时间:2020-03-12 13:55:13

本文介绍了西门子plc实现的数量检测控制程序,在传输带上传输工件,用传感器检测通过的产品数量,来看下整个产品数量检测控制程序的功能与实现过程。

产品数量检测控制程序

1、程序功能

传输带传输工件,用传感器检测通过的产品数量,每通过24件产品,机械手动作一次(装箱)。机械手动作后,延时2s,机械手复位。

西门子<a href=/plc/ target=_blank class=infotextkey>plc</a>产品数量检测控制程序的例子

2、I/O分配

传输带启动按钮I0.0;传输带停止按钮I0.1;产品检测传感器I0.2;Q0.0接传输带运行电动机KM1;Q0.1接机械手KM2。

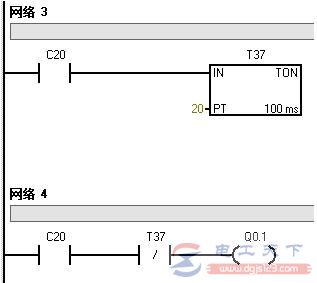

3、控制程序

西门子plc产品数量检测控制程序的例子

西门子plc产品数量检测控制程序的例子

以上就是西门子plc实现的产品数量检测控制程序,希望对大家有所帮助。
