plc地址上升沿检测指令功能与应用实例

有关plc地址上升沿检测指令的用法，介绍了plc地址上升沿检测指令的符号与功能，并举了一个plc地址上升沿检测指令的应用实例，供大家学习参考。

plc地址上升沿检测指令

1、指令符号

表1 为地址上升沿检测指令说明表。

表1 地址上升沿检测指令说明表

参数	数据类型	存储器区域	说明
<地址1>	BOOL	I、Q、M、L、D	<地址1>是被检测上升沿变化的 信号
<地址2> ( M_BIT)	BOOL	Q、M、D	<地址2>是用来指定“沿变化” 的存储器位，该位保存的是上一次 POS的信号状态。如果这一地址没有 被输入模板使用，对M_BIT位只使用 I的输入镜像区
Q	BOOL	I、Q、M、L、D	单脉冲输出

2、指令功能说明

POS（地址上升沿检测）指令是将<地址1>的信号状态与存储在<地址2>中的上次扫描的信号状态进行比较。

如果当前的信号状态是“1”，上一次的信号状态是“0”（检测到上升沿），则在这一指令后的RLO将置成“1”。

表2 为POS地址上升沿检测指令对状态位的影响。

表2 POS地址上升沿检测指令对状态位的影响

-	BR	CC1	CC0	OV	OS	OR	STA	RLO	/FC
写状态位	-	-	-	-	-	x	1	x	1

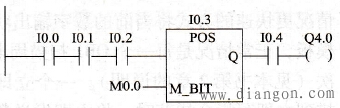

3、指令应用举例（见图2）

如图2所示，在下面的条件都满足的情况下，输出Q4.0的信号状态为“1”：

1)输入I0.0、I0.1、和I0.2的信号状态都是“1”；

2)输入I0.3上有“上升沿”信号检测到；

3)输入I0.4上的信号状态为“1”。

图2 POS指令应用举例
