plc控制灯光的闪烁频率的实例教程
一、程序设计要求
对定时器的使用,如何来控制灯光的闪烁频率。同时延伸到对电铃和蜂鸣器的控制。当按下启动按钮后,要求在两秒钟内有一秒亮有一秒灭,如此反复,灯一闪一闪发光。
接线图:
二、对根据要求对PLC内部的软元件进行分配。

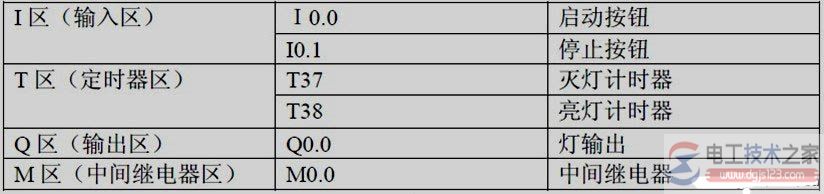

分配参考如下:
I0.0 启动按钮
I0.1 停止按钮
T区(定时器区)
T37 灭灯计时器
T38 亮灯计时器
Q区(输出区)
Q0.0 灯输出
M区(中间继电器区)
M0.0 中间继电器
地址分配好了,进行程序编写。

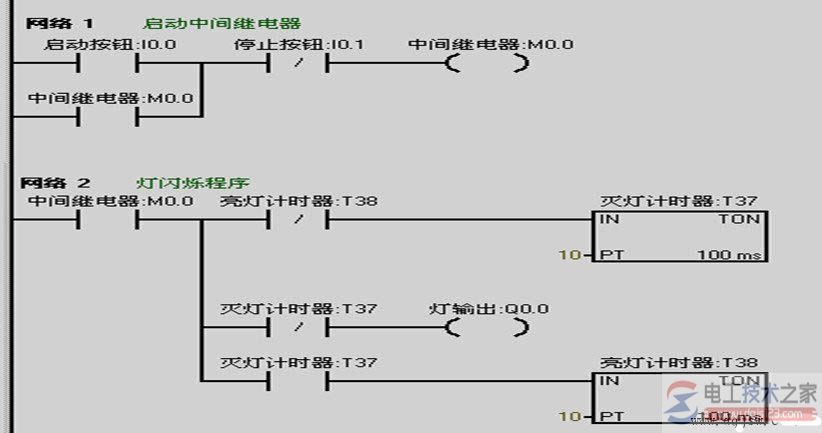

参考程序:
