plc实数比较指令：指令符号与指令应用举例
作者：老电工时间：2017-04-04 07:21:41
plc实数比较指令：指令符号与指令应用举例

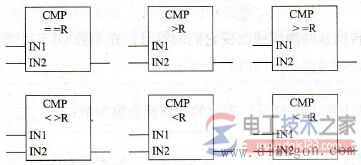

1．指令符号
表1 为实数比较指令说明表。
表1 实数比较指令说明表
|
参 数
|
数据类型
|
存储器区域
|
说 明
|
|
方块输入
|
BOOL
|
I、Q、M、L、D
|
前一逻辑运算结果
|
|
方块输出
|
BOOL
|
I、Q、M、L、D
|
比较结果，只有在方块输入的RLO
=1时，方块输出才作进一步处理
|
|
IN1
|
REAL
|
I、Q、M、L、D或常数
|
第1比较值
|
|
TN2
|
REAL
|
I、Q、M、L、D或常数
|
第2比较值
|
2．指令功能说明
CMP?R（实数比较）指令能与正常的触点连接使用。它可以放置在正常触点允许放置的任何位置。IN1和IN2根据所选择的比较指令类型进行比较。
表2 为实数比较指令对状态位的影响。
表2 实数比较指令对状态位的影响
|
-
|
BR
|
CC1
|
CC0
|
OV
|
QS
|
OR
|
STA
|
RLO
|
/FC
|
|
写状态位
|
x
|
x
|
x
|
x
|
x
|
0
|
x
|
x
|
1
|
3．指令应用举例（见图2）
在图2上，如果以下条件成立，则输出Q4.0将置位：
1)方块输入I0.0和I0.1的信号状态为“1”；
2) MD 0和MD 4的大于等于(>=)的比较结果为“真”( true)；
3)输入I0.2的信号状态为“1”。
图2 实数比较指令应用举例
