有关plc双整型数比较指令的用法,介绍了plc双整型数比较指令的功能,并举了一个双整型数比较指令的应用实例,供大家学习参考。
1、指令符号

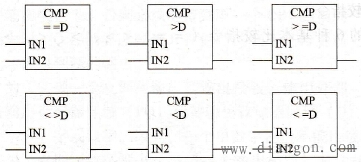

表1 为双整型数比较指令说明表。
表 双整型数比较指令说明表
参 数
|
数据类型
|
存储器区域
|
说 明
|
方块输入
|
BOOL
|
I、Q、M、L、D
|
前一逻辑运算结果
|
方块输出
|
BOOL
|
I、Q、M、L、D
|
比较结果,只有在方块输入的RLO
=1时,方块输出才作进一步处理
|
IN1
|
DINT
|
I、Q、M、L、D或常数
|
第1比较值
|
IN2
|
DINT
|
I、Q、M、L、D或常数
|
第2比较值
|
2、指令功能说明
CMP?D(双整型数比较)指令能与正常的触点连接使用。它可以放置在正常触点允许放置的任何位置。IN1和IN2根据所选择的比较指令类型进行比较。
表2 为双整型数比较指令对状态位的影响。
表2,双整型数比较指令对状态位的影响
-
|
BR
|
CC1
|
CC0
|
OV
|
OS
|
OR
|
STA
|
RLO
|
/FC
|
写状态位
|
x
|
x
|
x
|
0
|
-
|
0
|
x
|
x
|
1
|
3、指令应用举例
(见图2) 在图2上,如果以下条件成立,则输出Q4.0将置位:
1)方块输入I0.0和I0.1的信号状态为“1”;
2) MD 0和MD 4的大于等于(>=)的比较结果为“真”( true);
3)输入I0.2的信号状态为“1”。
图2 双整型数比较指令应用举例
