西门子s7-200控制步进电机编程的程序设计实例

步进电机驱动器是一种将电脉冲转化为角位移的执行机构。

当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速和定位的目的。

步进电动机不能直接接到直流或交流电源上工作，必须使用专用的驱动电源(步进电动机驱动器)。控制器(脉冲信号发生器)可以通过控制脉冲的个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

plc编程简单实现对电机控制

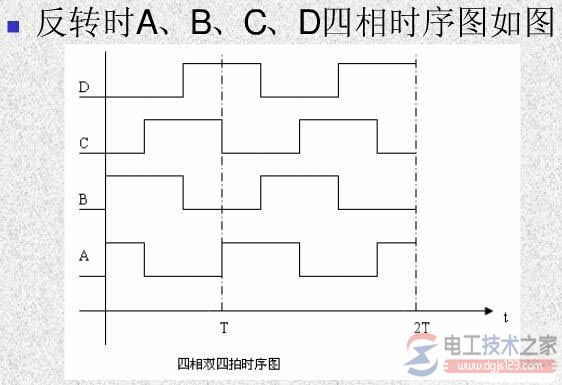

如图：

梯形图由主程序调用2个正反转子程序，子程序首先涉及接口，再用顺序指令循环送电。

子程序接口
