西门子s7-300模拟量模块接线_西门子S7-300 PLC模拟量模块注意事项

一、西门子s7-300模拟量模块接线

西门子s7-300 plc模拟量AI模块SM331无论采用2线制或4线制输入，对SM331来说都是正接正，负接负，只是电流流向是反的，2线制电流接法的电流是流出模块的，而4线制电流接法的电流是流入模块的。

二、西门子s7-300 plc模拟量模块注意事项

西门子PLC8路模拟量输入模块（型号为：AI8X12Bit，订货号为：），当通道配置为电流输入时，是很有讲究的。很多刚入门的新手都没搞清楚究竟该如何配置，如何选择该模块上的量程卡的正确插槽位置。

首先，必须搞懂什么是“两线制电流信号”输入，什么是“四线制电流信号”输入。

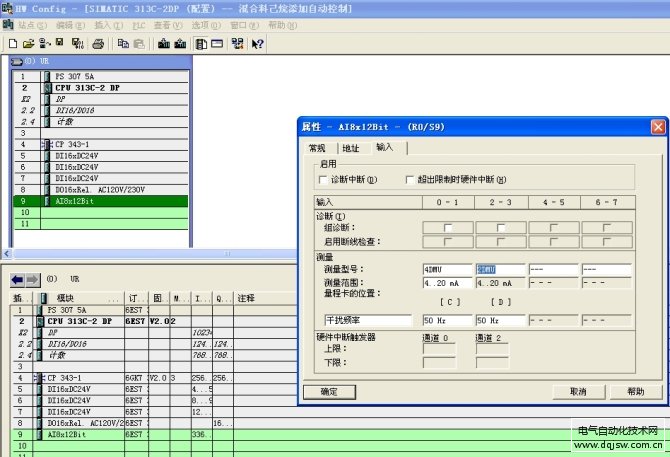

简而言之：当传感器自带供电电源，通过两根电流信号线向外输送一个0～20mA或4～20mA的电流环信号，而无需PLC通过模拟量模块的接口向其提供24VDC供电时，我们称其为“四线制电流信号”。此时，应将该回路通道上的电流输入模拟量信号配置为4DU (4~20mA)，模拟量输入模块量程卡的位置配置为[C]，如下图所示：

当传感器本身不带供电电源，需要PLC模拟量输入模块向其提供24VDC的外供电时，我们称其为“两线制电流信号”。在“两线制电流信号”的配置下，模拟量输入模块上电流信号和电压信号是共用的两根线。此时，应将该回路通道上的电流输入模拟量信号配置为2DU (4~20mA)，模拟量输入模块量程卡的位置配置为[D]，如下图所示：

以上两种配置，在实际中千万不能弄错了！

若配置错误，比如将“有源”的四线制电流输入信号误配置为“无源”的两线制电流输入信号，则plc的模拟量信号输入接口将承受外部输入电流信号带来的24vdc供电，这很容易导致烧坏plc的模拟量输入模块！

在实际应用中，要注意二者之间的区别。
