西门子plc模拟量模块接线图的设计

有关西门子plc模拟量模块接线图的设计说明，西门子plc模拟量输入模块，通过拨码开关设置为不同的测量方法，一个模块只能设置为一个测量范围；开关设置只有在重新上电后才能生效。

西门子plc模拟量模块的接线图设计

1、西门子plc模拟量输入模块，通过拨码开关设置为不同的测量方法；

2、开关的设置应用于整个模块，一个模块只能设置为一个测量范围；

3、开关设置只有在重新上电后才能生效。

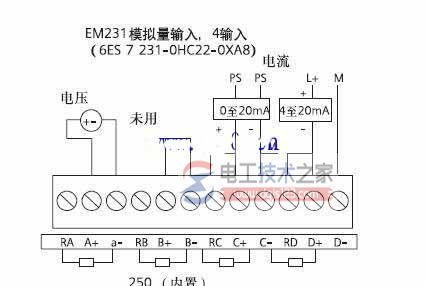

图1，西门子plc模拟量模块接线图
