西门子plc中npn与pnp传感器接线图

作者:老电工时间:2020-04-08 12:36:02

有关西门子plc中npn与pnp传感器的接线图,介绍了plc输入端的类型,分为npn传感器接入plc、pnp传感器接入plc,npn型传感器的三个分类,pnp型传感器的三个分类。

西门子plc的npn、pnp传感器接线图

一、plc输入端的类型

1、西门子plc输入端源型和漏型的定义:源型、漏型是根据plc接线端子上i点的电流流向来区分的(西门子plc与三菱plc的定义相反,三菱plc定义:源型、漏型根据com端电流流向区分)

源型:电流从I点流出时,意为电流源头;

漏型:电流从I点流入时,意为电流流向处;

2、npn传感器接入plc(对于西门子plc来说是源型输入接法)

电流走向:24V+----COM端----I0.0(电流从I点流出)----传感器out端----传感器0V端----0V,如下图:

西门子plc的npn、pnp传感器接线图1

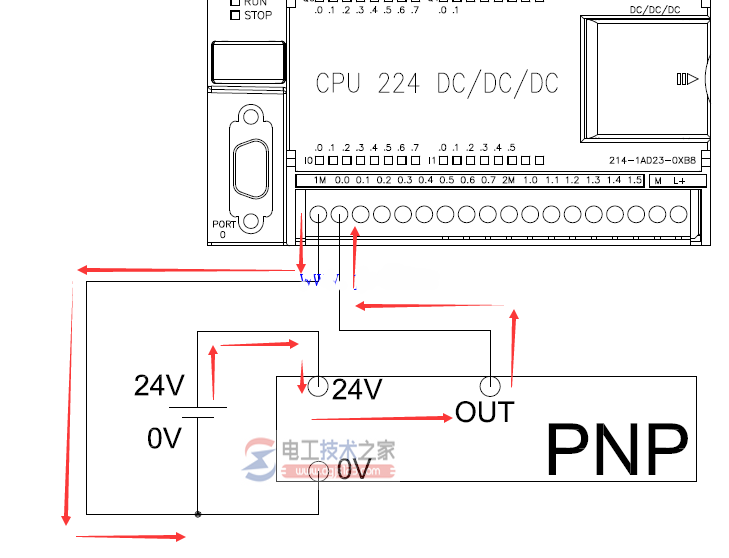

3、pnp传感器接入plc(对于西门子plc来说是漏型输入接法)

电流走向:24V+---传感器24V----传感器out端----I0.0(电流流入I点)----COM----0V,如下图:

西门子plc的npn、pnp传感器接线图2

二、传感器的分类

1、npn(源型):当导通时输出低电平

当导通时,信号输出线out和0v线连接,相当于输出低电平:0V。

西门子plc的npn、pnp传感器接线图3

npn型传感器根据安装逻辑方式不同分为3小类

1)、npn-no(常开型):不接通时无输出;接通时输出低电平;

2)、npn-nc(常闭型):不接通时输出低电平;接通时无输出;

3)、npn-nc+no(常开、常闭共有型):两个out输出端(一开一闭)。

2、pnp(漏型):当导通时输出高电平

当导通时,信号输出线out和电源线VCC连接,相当于输出高电平的电源线,24V。

西门子plc的npn、pnp传感器接线图4

pnp型传感器根据安装逻辑方式不同分为3小类

1)、pnp-no(常开型):不接通时无输出;接通时输出高电平;

2)、pnp-nc(常闭型):不接通时输出高电平;接通时无输出;

3)、pnp-nc+no(常开、常闭共有型):两个out输出端(一开一闭)。
