西门子plc cpu模块中断(lnterrupts)设定的分类

作者:老电工2020年04月25日 13:50

有关西门子plc cpu模块中断(lnterrupts)设定的分类,包括硬件中断(Hardware Interrupts)设定、延时中断(Time-Delay Interrupts)设定、PROFIBUS-DP中断(lnterrupts for DPVl)设定、异步出错中断(Asynchronous Error Interrupts)设定。

西门子plc cpu模块中断(lnterrupts)

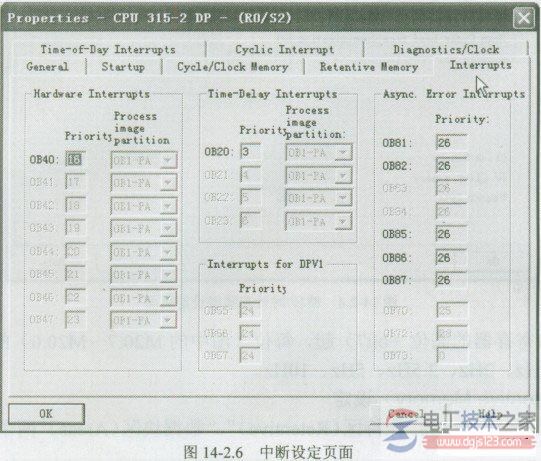

打开该设定对象,显示窗分为“硬件中断( HardwareInterrupts)”、“延时中断(Time-DelayInterrupts)”、“PROFIBUS-DP中断(Interrupts for DPVl)”以及“异步出错中断(Asynchronous ErrorInterrupts)”四个区域(参见图14-2.6)。

如下图:

西门子plc cpu模块中断(lnterrupts)设定

设定用于s7-400 plc,在s7-300 plc中,原则上本设定区不可以进行修改。

1、硬件中断(Hardware Interrupts)设定

该区有8个选项,可以选择不同的中断执行程序( OB40~47)与优先级(Priority)。

2、延时中断(Time-Delay Interrupts)设定

该区有4个选项,可以选择不同的中断执行程序( OB20~23)与优先级(Priority)。

3、PROFIBUS-DP中断(lnterrupts for DPVl)设定

该区有3个选项,可以选择不同的中断执行程序( OB55~57)与优先级(Priority)。

4、异步出错中断(Asynchronous Error Interrupts)设定

该区有10个选项,可以选择不同的中断执行程序( OB70、72、73、OB81~87)与优先级(Priority)。
