西门子plc上升沿与下降沿的作用及编程方法

有关西门子plc上升沿与下降沿的作用及编程方法，西门子plc上升沿与下降沿的作用及编程方法，以及上升沿和下降沿的主要作用说明。

一、西门子plc上升沿与下降沿的作用

上升沿跟下降沿用途极广，主要用于信号由0变1或由1变0的那一时刻（瞬时跳变）变化状态所进行的控制。

例子：

1、一设备用一运行信号指示其在运行，如果我们需要记录其运行时间，那么就可应用运行信号的上升沿来触发计时开始，而下降沿可应用下降沿来触发计时结束。

2、两设备互为备用，一个设备停机时就要启动另一设备，此时就是利用各自设备运行信号的下降沿来触发另一设备启动。

二、西门子plc s7-300上升沿、下降沿的用法

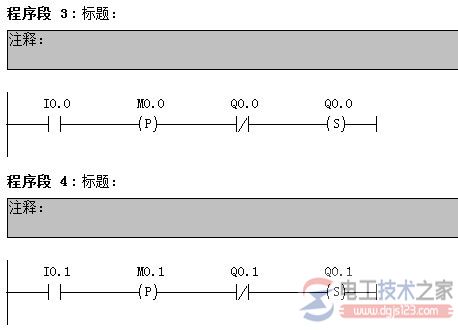

P上面的那个参数有没有要求要填什么？是不是随便填一个就可以？如果是随便填一个的话，能不能这两行程序都填成一样的M0.0呢，就是后面所有要用上升沿的都填成M0.0行不行？填成一样的M0.0会不会互相干扰？

解答：

楼主先要明白上升沿与下降沿的用法，---( P )--- (RLO正跳沿检测)检测地址中"0"到"1"的信号变化，并在指令后将其显示为RLO ="1"。将RLO中的当前信号状态与地址的信号状态(边沿存储位)进行比较。如果在执行指令前地址的信号状态为"0"，RLO为"1"，则在执行指令后RLO将是"1"(脉冲)，在所有其它情况下将是"0"。指令执行前的RLO状态存储在地址中。

上边的参数就是边沿存储位，存储RLO的上一信号状态，两个程序不能用一样的地址。像图中表示当I0.0出现由低电平转到高电平时，M0.0就为高电平“1”，此时凡用到的M0.0都为1。M0.0 为高电平只保持一个扫描周期。

这样就并不需要在多次使用到I0.0的由低转高时分别使用上升沿指令及分配中间变量。

附1，上升沿和下降沿的主要作用

上升下降沿就是使用开关从0到1闭合时，或从1到0开关断开时，发出一个动作一个扫描周期的脉冲信号，应用范围比较广泛，但是上升下降沿在西门子300等plc编程时，不能使用临时变量。

西门子200的P指令就相对于三菱的PLS上升微分指令，N指令就相对于PLF下降沿微分指令。

例如：

1、如果设备运行的状态为开关量输入，上升沿则表示设备开始启动，下降沿则表示设备停机。

2、按钮为开关量输入，按下为上升沿，释放为下降沿。
