西门子s7-200 plc检测输入信号的边沿程序

如何用s7-200的检测边沿指令来检测简单信号的变化？

在这个过程中，用上升和下降来区分信号边沿，上升沿指信号山“0”变为“1"，下降沿指信号山“1"变为“0"。逻辑"1”表示输入上有电压，"0”表示输入上无电压。

程序用2个存储字分别累计输入10.0上升沿数目，以及输入10.1下降沿数目。

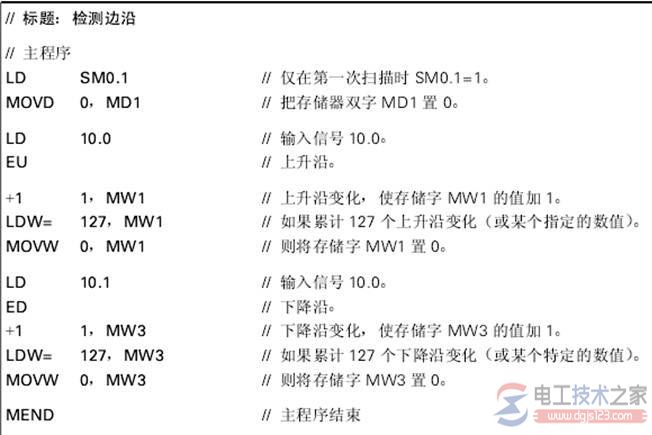

程序和注释

程序利用输入10.0和EU(上升沿)指令来判定上升沿变化是否发生，也就是说，信号由"0”变为“1"。如果一个上升沿变化发生了，那么存储字MW1的值增加1。ED(下降沿)指令用来计数输入10.1的下降沿，用存储字MW3来计数。如果某一个存储字计数达到127，那么该存储字被重新置为0。注意MB2是存储字MW1的低字节，MB1为高字节。同样的，MB4为存储字MW3的低字节，MB3为高字节。

本程序长度为27个字。
