西门子plc边沿脉冲指令EU、ED用法实例

作者:老电工时间:2020年04月23日 10:06

有关西门子plc边沿脉冲指令EU、ED的用法,边沿脉冲指令分为上升沿脉冲EU(Edge Up)和下降沿脉冲ED(Edge Down),脉冲指令常用于复位、启动及关断条件的判定,配合功能指令完成逻辑控制任务。

西门子plc边沿脉冲指令EU、ED的使用方法

边沿脉冲指令分为上升沿脉冲EU(Edge Up)和下降沿脉冲ED(Edge Down)。

边沿脉冲指令的使用及说明如表所列。

表1 边沿脉冲指令使用说明

西门子plc边沿脉冲指令EU、ED的用法1

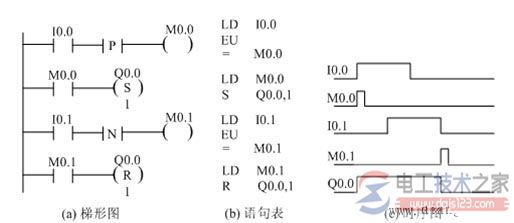

边沿脉冲指令EU、ED用法如图。
西门子plc边沿脉冲指令EU、ED的用法2

图1 边沿脉冲EU、ED指令

EU指令对其之前的逻辑运算结果的上升沿产生一个宽度为一个扫描周期的脉冲,如图中的M0.0。

ED指令对逻辑运算结果的下降沿产生一个宽度为一个扫描周期的脉冲,如图中的M0.1。

脉冲指令常用于复位、启动及关断条件的判定以及配合功能指令完成一些逻辑控制任务。
