【图】西门子s7-200 plc上升沿中断事件的初始化程序

西门子s7-200 plc上升沿中断事件的初始化程序

如图：

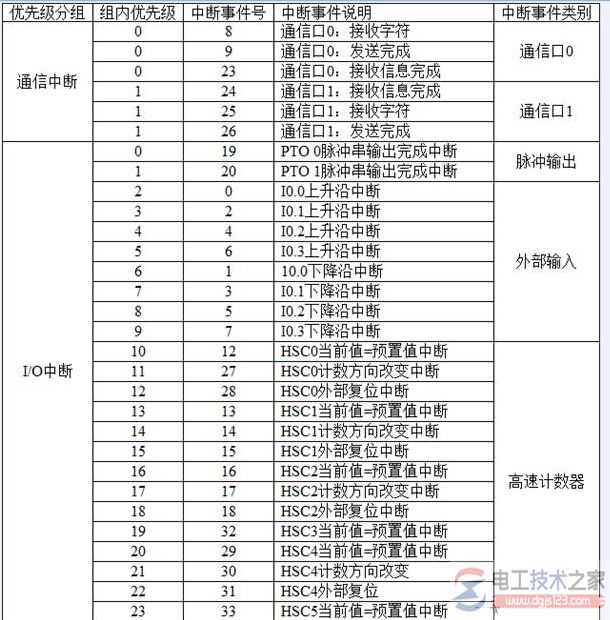

查表可知，I0.1上升沿产生的中断事件号为2。因此，在主程序中用ATCH指令将事件号2和中断程序0连接起来，并全局开中断。

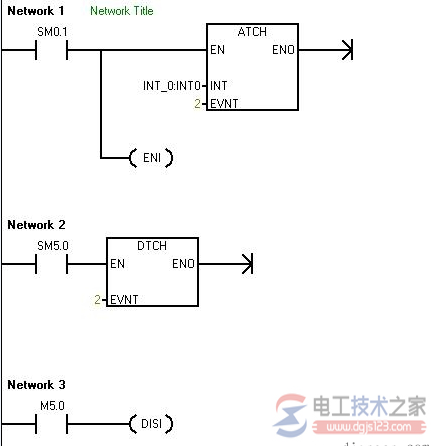

程序：

语句表


在 plc 控制过程中，经常要求对某些过程信息进行立即处理，以提高系统的响应速度;
或对某些时限要求较严格的程序进行时间控制处理。由于PLC 周期扫描机制的限制，需要引入中断功能。
中断功能即是:当中断信号到达时，系统就立即停止当前正在执行的操作，转而去执行相应的中断服务程序，完成之后再继续向下执行被中断的操作。
