西门子PCS7中DB块变量自动上传的方法

PCS7下，所有CFC中的变量都通过编译的方式自动上传的OS项目中，针对自定义的DB块同样也可以通过设置相关属性自动上传的OS中，具体操作：

1. 插入一个全局数据块。
注意：数据块号必须符合要求，可以参考PCS7中定义的预留DB块的范围，默认为1－60（打开CFC，然后点击 “Options->Customize->Compile/Download” 查看设置。）

图1：设置自定义DB块范围

2. 在数据块中定义数据结构和格式，并设置需要上传的变量的属性，打开变量的OCM功能。具体操作依次如下图所示。(注意：DB块中变量自动上传的功能不支持格式/量程转换，不支持复杂结构变量，例如数组、结构体等)

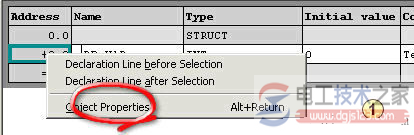

图2：定义上传变量的属性

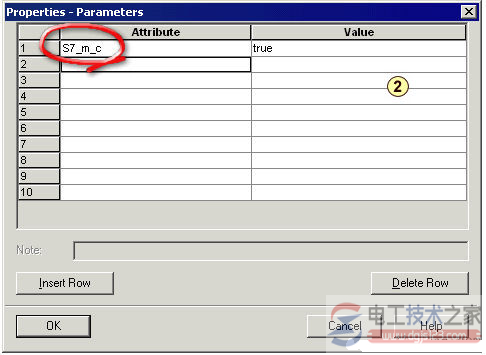

图3：加入S7_m_c属性

定义此变量的属性，其中“S7_m_c”表示此变量可上传到WinCC，注意字母的大小写。

例如： 变量“DB_VAR”

图4：加入属性后的变量标识

若变量定义属性后，会包含一个类似小红旗的表示，如图图4所示。

3. 定义数据块的属性，打开OCM功能并定制上传变量的格式转换。具体操作依次如下图所示。

图5：定义数据块属性

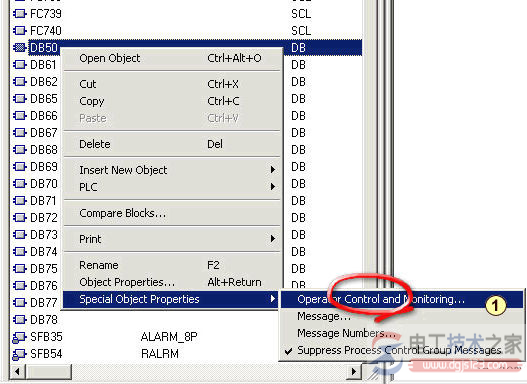

鼠标右键点击所需上传的DB块，选择“ Operator Control and Monitoring…”，此处为DB 50。

图6：打开OCM功能

选中“Operator Control and Monitoring”，表示此DB块可以上传。

4. 编译OS，相应的变量就可以自动上传到Wincc项目中。

图7：编译OS

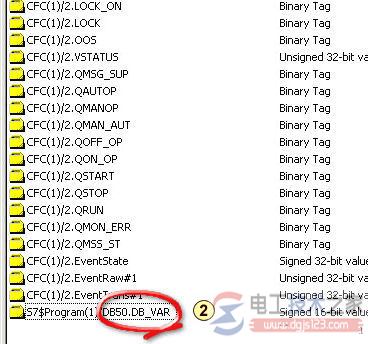

图8：被上传到OS的变量
此处DB50.DB_VAR为DB50中上传上来的变量DB_VAR。
