WinCC变量线性变换的步骤

WinCC变量线性变换的步骤

问题是这样的，现场实际的过程值与客户想看到的观测值不一致的情况。例如，阀门开度等，从模块读取的实际值为 0 ~ 1000 ，但客户需要看到的观测值却为 0 ~ 100。

在遇到此类状况时，即可以通过 WinCC 的线性变换来处理。

WinCC 线性变换的操作步骤。

软件环境：
1.Windows XP SP3
2.S7 315 PN/DP
3.Step7 V 5.5 SP2
4.WinCC V 7.2

步骤1：创建项目，建立过程变量。

创建 WinCC 项目并建立与控制器的通讯连接 “Test”， 在该通道下分别创建地址为 “MD100” 的 “浮点数32位 IEEE 754” 类型的变量 “TestTagReal” 以及地址为 “MD110” 的 “无符号的32位值”类型的变量 “TestTagUnsign”。 如 图01。

图 01.

步骤2：配置线性变换及组态画面。

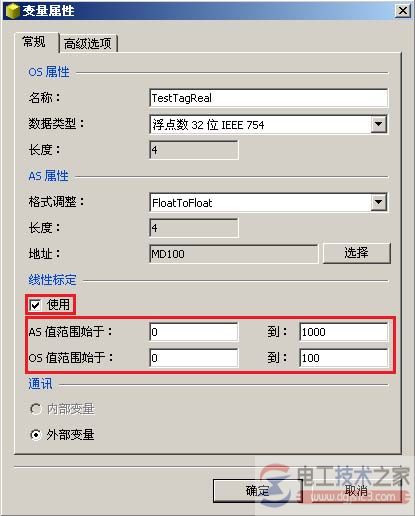

分别在 “TestTagReal” 及 “TestTagUnsign” 的 属性中勾选线性标定选项，在 “ AS 值范围始于 ” 属性中分别填写  “ 0 ” ， “ 1000 ”；在 “ OS 值范围始于 ” 属性中分别填写  “ 0 ” ， “ 100 ”。其作用为将控制器中的实际值范围缩小10倍后显示在 WinCC 的相应变量中。如 图02，图03。

图 02.

图 03.

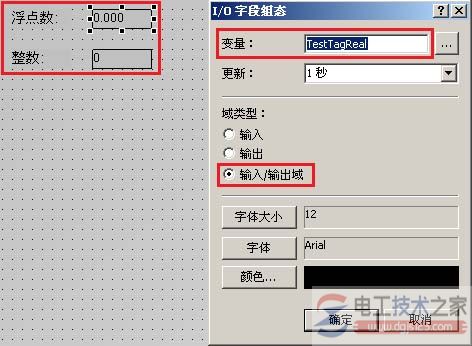

打开 WinCC 图形编辑器并新建画面。在画面中创建两个 “输入输出域”，分别在其 “组态对话框” 中配置其 “变量” 属性为 “TestTagReal” 及 “TestTagUnsign” 并保存。如 图 04。

图 04.

步骤3：测试效果。

点击图形编辑器工具栏中的绿色三 角激活项目。并在 Step7 中创建变量表分别监视 “MD100” 和 “MD110” 的值。如图5 所示，WinCC 中 “TestTagReal” 显示 “99.5” 时，“MD100” 值为 “995”，“TestTagUnsign” 显示 “98” 时， “MD110” 值为 “980”。 测试成功。

图 05.
