PLC变量控制屏幕跳转的方法
问题:
在plc程序中,当一个变量从0变为1,控制某一个屏幕跳出,如何实现?
解答:可以在程序中给画面编号变量赋值对应的画面号即可实现。打开WinCC flexible,在帮助----目录下查找,见附图1。

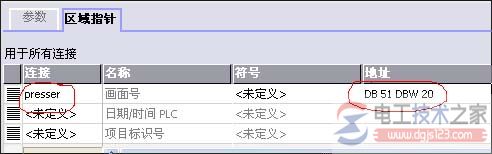

在连接下的区域指针中创建变量,见附图2。
图1
图2
