一个按钮控制三组灯的plc电路设计方案

用一个按钮控制三组(或三个)灯，以达到控制灯的亮度。由plc 组成一个控制器，每按一次按钮增加一组灯亮；三组灯全亮后，每按一次按钮，灭一组灯(为了使每组灯亮的时间尽量相等，要求先亮的灯先灭)；如果按下按钮的时间超过2s，则灯全灭。

控制方案设计:

1、输入/输出元件及控制功能

输入/输出元件及控制功能

2、电路设计
根据控制要求，可用字节加一指令inc_b组成一个计数器，计数值用mb0的低3位表示，用计数结果控制三个灯的组合状态。计数器计数值与三组灯的逻辑关系如下表所示。

三组灯显示输出真值表

根据上表画出q0.0、q0.1、q0.2的卡诺图。
q0.0的卡诺图如图1-1所示。


根据q0.0 的卡诺图写出q0.0 逻辑表达式如下：

　　
同理，画出q0.1、q0.2 的卡诺图，写出q0.1、q0.2 逻辑表达式如下：

　　

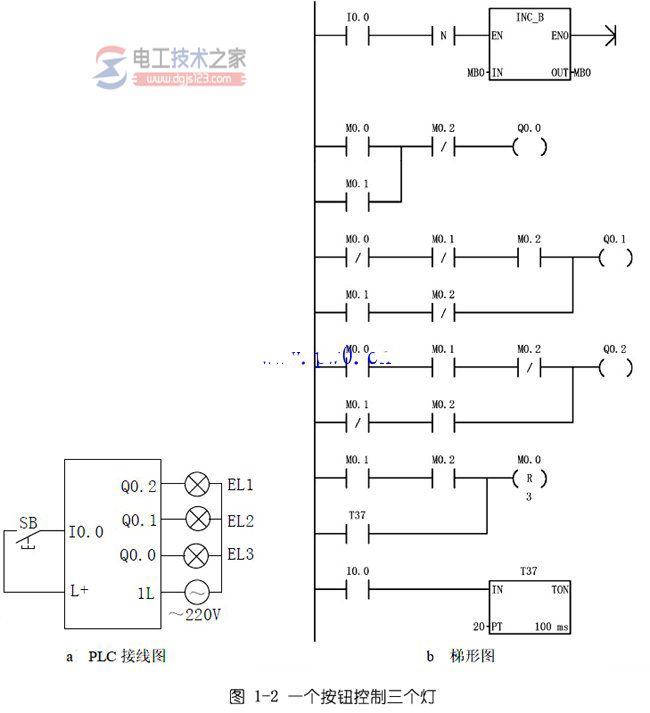

当计数值mb0=2#00000110 时，即当m0.1=1、m0.2=1 时，将计数器复位。由上述关系画出plc 接线图和控制梯形图，如图1-2 所示。
