【图】西门子plc实现信号灯显示三台电动机运行情况的电路设计

作者：老电工时间：2015-09-30 10:13:47

西门子plc实现用红、黄、绿三个信号灯显示三台电动机的运行情况。

要求：
⑴ 当无电动机运行时红灯亮。
⑵ 当1台电动机运行时黄灯亮。
⑶ 当2台及以上电动机运行时绿灯亮。

控制方案设计：

1、输入/输出元件及控制功能

输入/输出元件及控制功能

三个信号灯显示三台电动机的运行情况1

2、电路设计
根据控制要求列出真值表
信号灯显示输出真值表

三个信号灯显示三台电动机的运行情况2

根据真值表写出逻辑表达式：
三个信号灯显示三台电动机的运行情况3

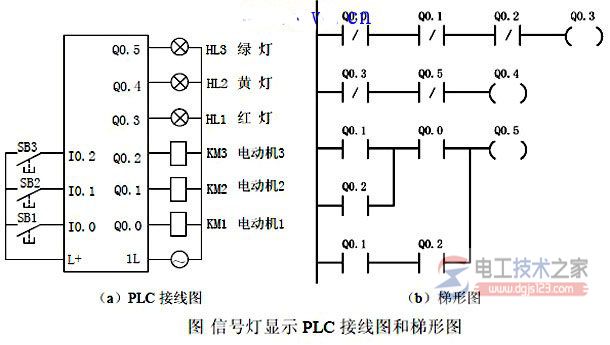

根据逻辑表达式画出梯形图和plc接线图：
三个信号灯显示三台电动机的运行情况4
