线路正常工作过热保护继电器的工作状态

作者:老电工2021年02月19日 06:17

有关线路正常工作过热保护继电器的工作状态(控制关系),电源经过热保护继电器的热元件FR为三相交流电动机供电,三相交流电动机启动运转,常开辅助触点KM-2闭合,实现自锁功能。

线路正常工作时过热保护继电器的控制关系

如下图:

过热保护继电器1

过热保护继电器2

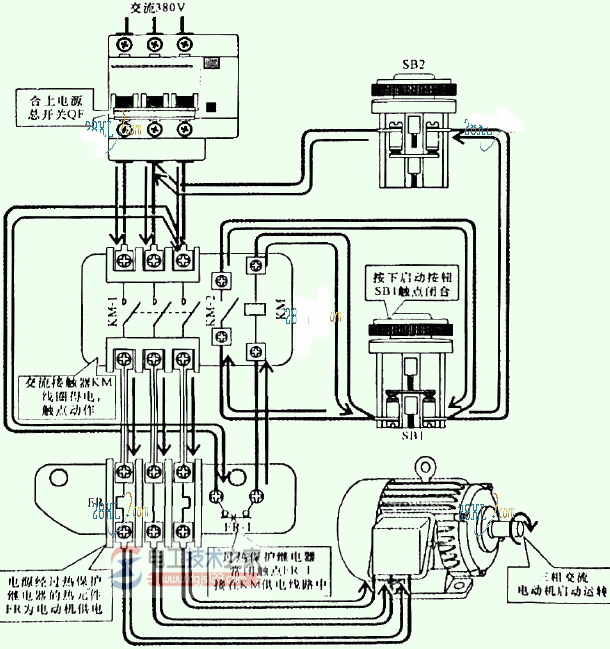

合上电源总开关QF,按下启动按钮SB1,过热保护继电器的常闭触点FR-1接通控制线路的供电,交流接触器KM线圈得电,常开主触点KM-1闭合,接通三相交流电源,电源经过热保护继电器的热元件FR为三相交流电动机供电,三相交流电动机启动运转;常开辅助触点KM-2闭合,实现自锁功能,即使松开启动按钮SB1,三相交流电动机仍能保持运转状态。
