变频器外接继电器实现正反转控制的电路图

作者:老电工时间:2022-03-23 06:23:30

有关变频器的电路接线图,变频器外接继电器实现正反转控制,应该如何设计电路,怎么来实现正转(SB4)和反转(SB6,KA2与KA1形成互锁电路),下面与电工天下小编一起来看下。

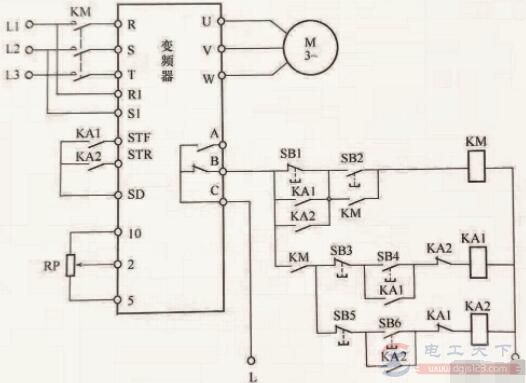

变频器外接继电器控制正反转电路

如下图:

变频器外接继电器实现正反转控制的电路图

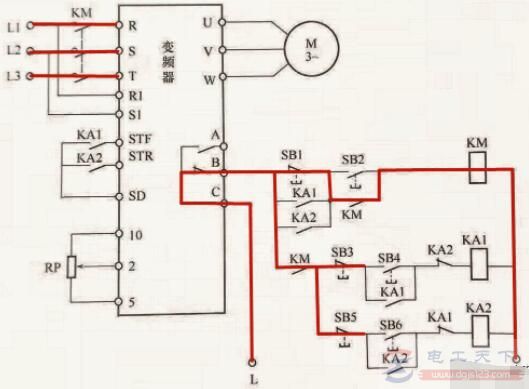

1、变频器通电(按钮SB2)

变频器外接继电器实现正反转控制的电路图

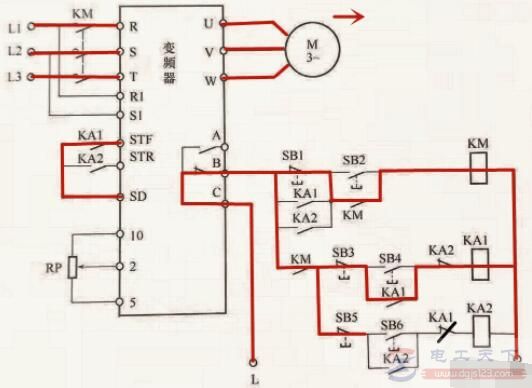

2、正转(SB4)

变频器外接继电器实现正反转控制的电路图

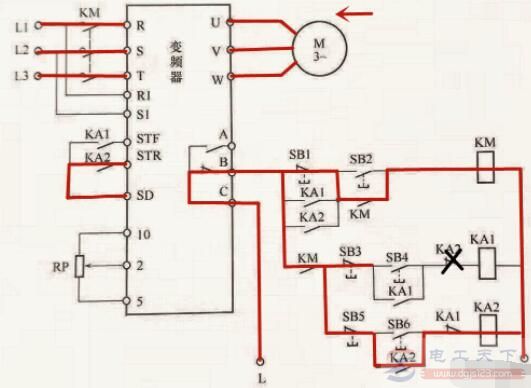

3、反转(SB6,KA2与KA1形成互锁电路)

变频器外接继电器实现正反转控制的电路图

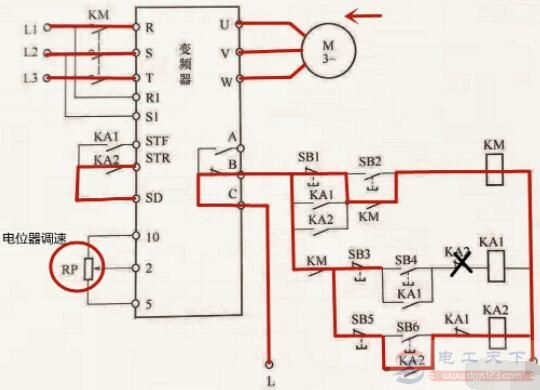

4、调速

变频器外接继电器实现正反转控制的电路图

5、变频器保护

变频器外接继电器实现正反转控制的电路图

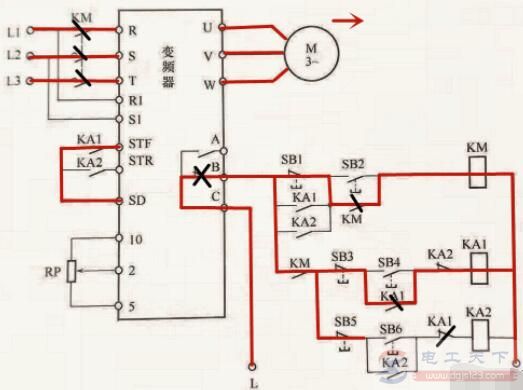

6、电动机停止(SB3或SB5)

变频器外接继电器实现正反转控制的电路图
