用数字量输出口控制继电器通断的方法

作者:老电工时间:2022-03-05 12:33:30

有关继电器的知识,首先介绍了继电器的工作原理,然后介绍了用数字量输出口控制继电器通断的方法,不同配置选项与参数的设置方法说明,供大家学习参考。

用数字量输出口来控制继电器通断

1、继电器的工作原理

继电器实际上用较小的电流去控制较大电流的一种“自动开关”,当电流通过吸合开关,电路导通,没有电流通过时处于常闭状态。

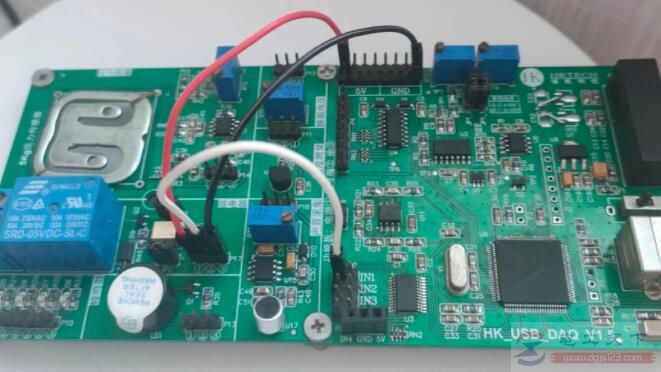

2.连接采集板5V、OUT1、GND和功能板上的继电器区①②③,上电。

用数字量输出口控制继电器通断的方法

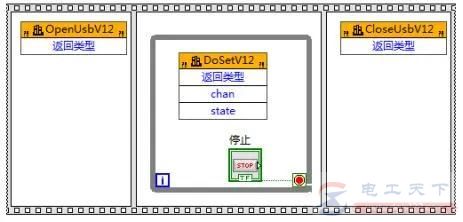

3、打开上位机LabVIEW,新建vi,在程序框图面板搭建板卡执行框架,如图:

用数字量输出口控制继电器通断的方法

4.参数chan为输出口设置,state为设置输出高低电平。参数chan硬件连接out1,为其赋值0,参数state的高低电平可以控制继电器的通断,给它一个开关,如图。由于开关是布尔型输出,添加‘布尔至0,1转换’,然后给参数state。

用数字量输出口控制继电器通断的方法

在前面板添加一个继电器指示灯,在继电器动作的时,上位机可视,拨动拨码开关,即可以控制继电器的通断。

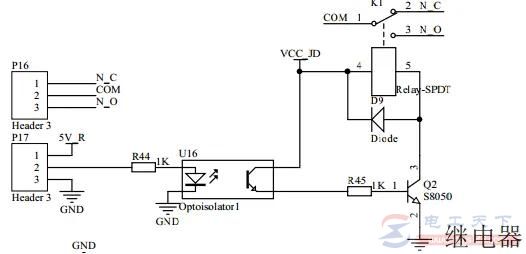

看下它的原理图,P16是外接触点,P17接采集卡,为了防止继电器线圈动作电压波及采集板,使用了一个光耦使其隔离,然后三极管驱动继电器线圈。

用数字量输出口控制继电器通断的方法

问题:上位机上怎么让IO口输出脉冲?

解答:输出一个高电平,一个低电平,就是脉冲。
