过热保护继电器的工作状态与连接关系

作者:老电工2021年02月19日 06:17

有关过热保护继电器的工作状态与连接关系,该过热保护继电器FR连接在主线路中,用于主线路的过载、断相、电流不平衡以及三相交流电动机的热保护。

过热保护继电器的连接关系

如下图:

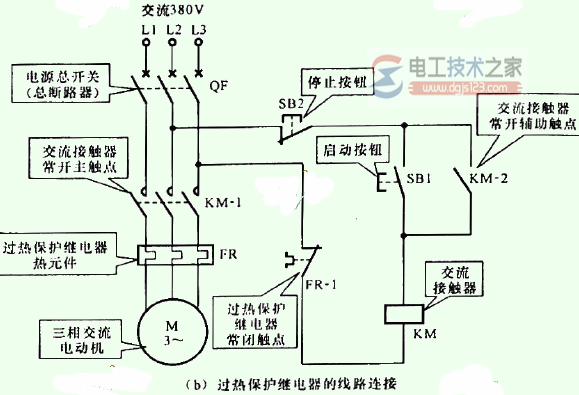

过热保护继电器1

过热保护继电器2

该过热保护继电器FR连接在主线路中,用于主线路的过载、断相、电流不平衡以及三相交流电动机的热保护;常闭触点FR-I连接在控制线路中,用于控制线路的通断。
