热继电器的符号_热继电器的原理图

作者:老电工时间:2019-11-04 09:39:44

有关热继电器的符号热继电器通常有手动复位机构,这里提供了原理图与符号表示,通过热继电器实物图来了解下热继电器的各元件与符号。

热继电器的符号_热继电器的原理

热继电器是利用电流的热效应来推动动作机构,使触头系统闭合或分断的保护电器。

主要用于电动机的过载保护、断相保护、电流不平衡运行的保护及其他电气设备发热状态的控制。

最常用的热继电器为双金属片式热继电器,其实物如图1。

热继电器实物图

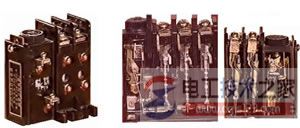

图1 热继电器实物

热继电器通常有手动复位机构。其原理图与符号如下图2。

热继电器原理图

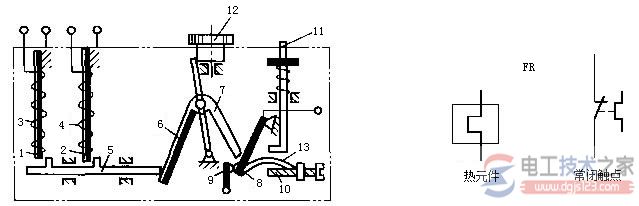

(a)热继电器原理图(b)符号

1、2-主双金属片;3、4-加热元件;5-导板;6-温度补偿片;7-推杆; 8-动触头;9-静触头;10-螺钉;11-复位按钮;12-凸轮;13-弓簧

图2 热继电器原理与符号

上图的接触器中有两个主双金属片1、2与两个发热元件3、4,其中的发热元件3、4分别串联入主电路的两相中;动触头8与静触头9串接于控制线路的某接触器线圈回路中。

当负载电流超过整定电流值并经过一定时间后,发热元件所产生的热量足以使双金属片受热向右弯曲,从而使8、9分断,前述接触器线圈断电,而该接触器可能是控制总电源的接触器,于是总电源被切断,这种使用方法能起到热保护作用。
