热继电器文字符号与图形符号

作者:老电工时间:2021-12-26 08:26:31

热继电器是一种利用电流通过元件所产生的热效应原理而反时限动作的继电器,以下是热继电器的文字符号和图形符号,一起来看下。

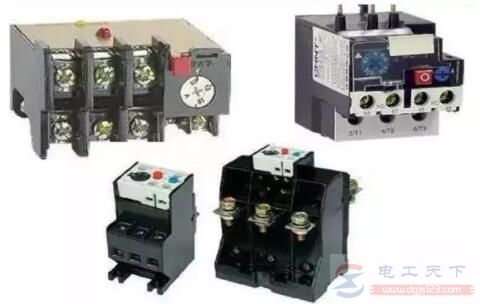

热继电器实物图,如下:

热继电器文字符号与图形符号

1、热继电器文字符号:FR

2、热继电器图形符号

热继电器文字符号与图形符号

热继电器文字符号与图形符号

以下是 jr20系列热继电器的型号含义:

热继电器文字符号与图形符号

热继电器的工作原理是电流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就会推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护。

热继电器常作为电动机的过载保护元件,具有体积小,结构简单、成本低等优点,在生产中应用广泛。
