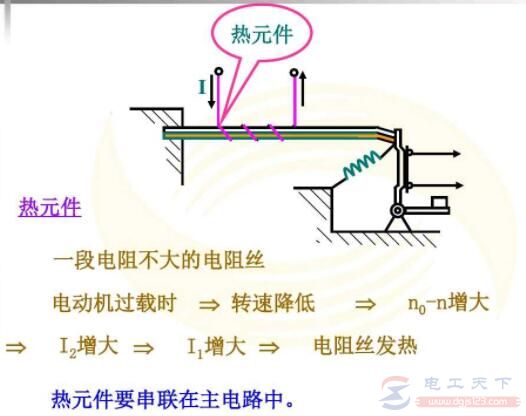

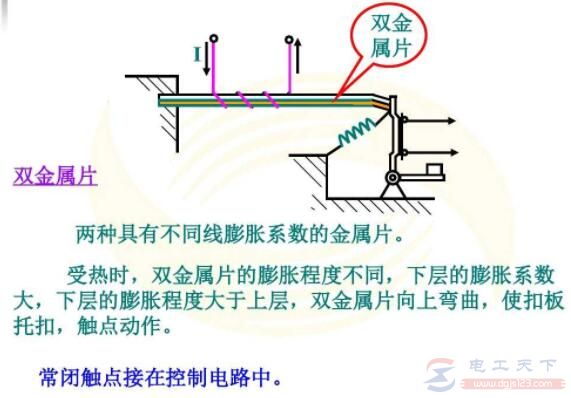

热继电器由流入热元件的电流产生热量,使用不同膨胀系数的双金属片发生形变,当形变达到一定距离时推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护。

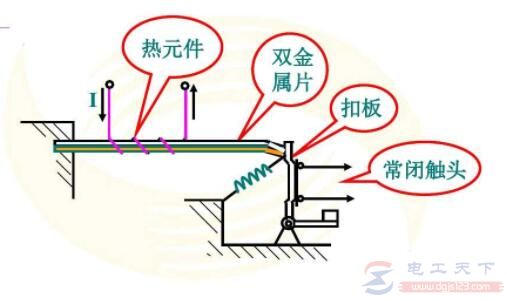

1、基本结构

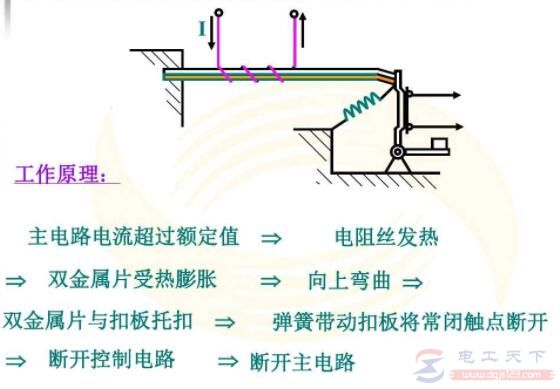

2、工作原理
3、电气符号
