热继电器接线图_热继电器的选用与安装

有关热继电器的接线图，热继电器的选用，热继电器的安装，投入使用前，要对热继电器的整定电流进行调整，确保热继电器的整定电流与被保护电动机的额定电流匹配。

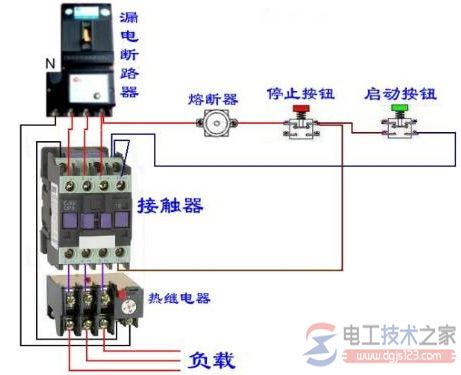

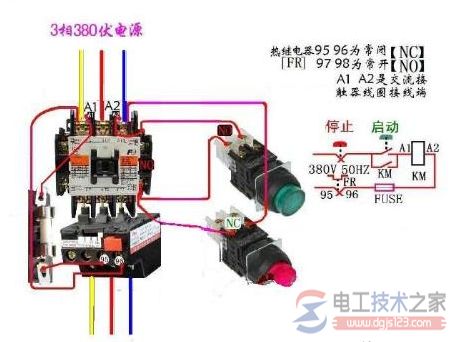

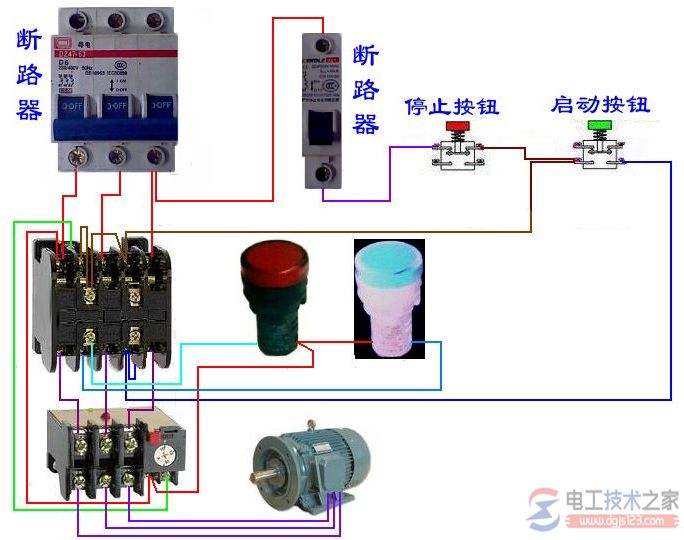

一、热继电器的接线图

二、热继电器的选用

热继电器的保护对象是电动机，故选用时应了解电动机的技术性能、启动情况、负载性质以及电动机允许过载能力等。

1、长期稳定工作的电动机

可按电动机的额定电流选用热继电器。取热继电器整定电流的0.95～1.05倍或中间值等于电动机额定电流。使用时要将热继电器的整定电流调至电动机的额定电流值。

2、电动机的绝缘等级及结构

由于电动机绝缘等级不同，其的容许温升和承受过载的能力也不同。同样条件下，绝缘等级越高，过载能力就越强。即使所用绝缘材料相同，但电动机结构不同，在选用热继电器时也应有所差异。

例如，封闭式电动机散热比开启式电动机差，其过载能力比开启式电动机低，热继电器的整定电流应选为电动机额定电流的60～80%。

3、电动机的启动电流和启动时间

电动机的启动电流一般为额定电流的5～7倍。对于不频繁启动、连续运行的电动机，在启动时间不超过6s的情况下，可按电动机的额定电流选用热继电器。

4、若用热继电器作电动机缺相保护，应考虑电动机的接法

对于Y形接法的电动机，当某相断线时，其余未断相绕组的电流与流过热继电器电流的增加比例相同。一般的三相式热继电器，只要整定电流调节合理，是可以对Y形接法的电动机实现断相保护的。

对于Δ形接法的电动机，其相断线时，流过未断相绕组的电流与流过热继电器的电流增加比例则不同。也就是说，流过热继电器的电流不能反映断相后绕组的过载电流。

因此，一般的热继电器，即使是三相式，也不能为Δ形接法的三相异步电动机的断相运行提供充分保护。此时，应选用JR20型或T系列这类带有差动断相保护机构的热继电器。

5、应考虑具体工作情况

若要求电动机不允许随便停机，以免遭受经济损失，只有发生过载事故时，方可考虑让热继电器脱扣。此时，选取热继电器的整定电流应比电动机额定电流偏大一些。

热继电器只适用于不频繁启动、轻载启动的电动机进行过载保护。对于正、反转频繁转换以及频繁通断的电动机，如起重用电动机则不宜采用热继电器作过载保护。

三、热继电器的安装

热继器安装的方向、使用环境和所用连接线都会影响动作性能，安装时应引起注意。

1、热继电器的安装方向

热继电器的安装方向很容易被人忽视。热继电器是电流通过发热元件发热，推动双金属片动作。热量的传递有对流、辐射和传导三种方式。其中对流具有方向性，热量自下向上传输。

在安放时，如果发热元件在双金属片的下方，双金属片就热得快，动作时间短；如果发热元件在双金属片的旁边，双金属片热得较慢，热继电器的动作时间长。

当热继电器与其它电器装在一起时，应装在电器下方且远离其它电器50mm以上，以免受其它电器发热的影响。热继电器的安装方向应按产品说明书的规定进行，以确保热继电器在使用时的动作性能相一致。

2、使用环境

主要指环境温度，它对热继电器动作的快慢影响较大。热继电器周围介质的温度，应和电动机周围介质的温度相同，否则会破坏已调整好的配合情况。

例如，当电动机安装在高温处、而热继电器安装在温度较低处时，热继电器的动作将会滞后（或动作电流大）；反之，其动作将会提前（或动作电流小）。

对没有温度补偿的热继电器，应在热继电器和电动机两者环境温度差异不大的地方使用。(电工天下 www.dgjs123.com)对有温度补偿的热继电器，可用于热继电器与电动机两者环境温度有一定差异的地方，但应尽可能减少因环境温度变化带来的影响。

3、连接线

热继电器的连接线除导电外，还起导热作用。

如果连接线太细，则连接线产生的热量会传到双金属片，加上发热元件沿导线向外散热少，从而缩短了热继电器的脱扣动作时间；反之，如果采用的连接线过粗，则会延长热继电器的脱扣动作时间。所以连接导线截面不可太细或太粗，应尽量采用说明书规定的或相近的截面积。

四、热继电器的调整

投入使用前，必须对热继电器的整定电流进行调整，以保证热继电器的整定电流与被保护电动机的额定电流匹配。

例如，对于一台10kW、380V的电动机，额定电流19.9A，可使用JR20-25型热继电器，发热元件整定电流为17～21～25A，先按一般情况整定在21A，若发现经常提前动作，而电动机温升不高，可将整定电流改至25A继续观察；若在21A时，电动机温升高，而热继电器滞后动作，则可改在17A观察，以得到最佳的配合。
