过电流继电器的连接关系图解

作者:老电工时间:2021-02-19 06:17:17

有关过电流继电器的连接关系,电流继电器与电压继电器的控制方式基本相同,电流互感器输出的感应信号控制过电流继电器的动作,从而控制断路器切断供电线路,进行保护。

过电流继电器的连接关系

电流继电器与电压继电器的控制方式基本相同,下面以过电流继电器为例,介绍下其控制关系是怎样的。

如下图:

过电流继电器1

过电流继电器2

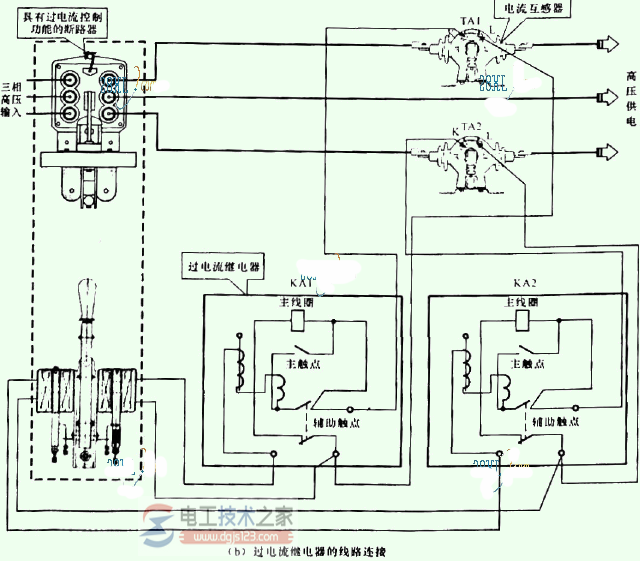

电流继电器内部主要由线圈、主触点和辅助触点构成,电流互感器输出的感应信号控制过电流继电器的动作,从而控制断路器切断供电线路,进行保护。
