西门子s7-222自由通信口模式接受条形码阅读器信息的例子

作者:老电工2020年03月10日 17:39

有关西门子s7-222自由通信口模式接受条形码阅读器信息,读入条形码的信息并经解码器翻译之后,在通过自由通信口模式把信息传入SIMATIC,将信息存入接收缓冲区,可以用S7-200程序包来查看。

西门子s7-222自由通信口模式接受条形码阅读器信息

如何将SIMATIC S7-222或S7-224与条形码阅读器配合使用,读入条形码的信息并经解码器翻译之后,在通过自由通信口模式把信息传入SIMATIC。

在S7-212或S7-214的内存中有两个缓冲区,用来存储条形码信息,这两个缓冲区轮流地存储每次新读入的条形码,通常这些数据可供程序调用,但本例中仅仅将信息存入接收缓冲区,可以用S7-200程序包来查看。

硬件要求:

1台SIMATIC S7-224或S7-222,1条PC/PPI 电缆,1台合适的适配器(依据条形码解码器的接口类型,如9针阳性转换到25孔阴性的插座,线2和线3互换的空调制解调器)

1台条形码阅读器,1台条形码解码器(有时读码器与解码器是合一的)

可能出现的问题:

SIMATIC S7-200和条形码阅读器都作为数据通信设备(DCE),所以两台设备的数据传输方向有可能会相同,即两者的数据接收线连在了一起,或发送线也连接在一起(线2和线3),该问题可以通过转换器的正确设置或使用合适的线路适配器(空调置解调式的适配器)来解决。

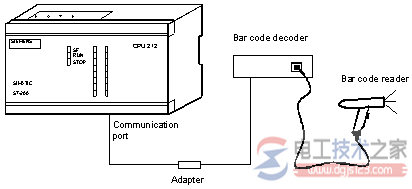

西门子s7-222自由通信口模式接受条形码阅读器信息1

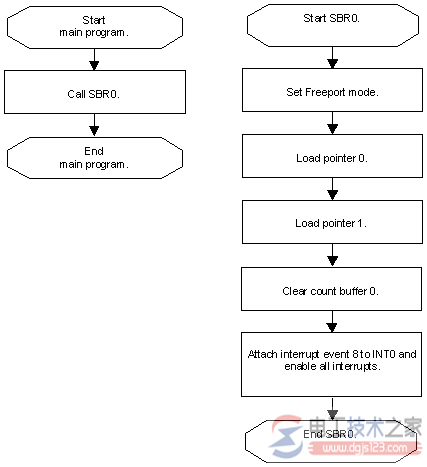

西门子s7-222自由通信口模式接受条形码阅读器信息2

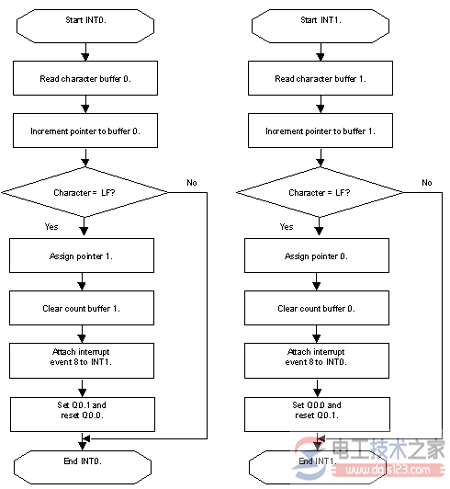

西门子s7-222自由通信口模式接受条形码阅读器信息3
