西门子s7-212如何用自由通信口模式与并行打印机连接编程?

作者:老电工2020年03月10日 17:57

有关西门子s7-212用自由通信口模式与并行打印机连接的问题,SIMATIC PLC自由通信口模式(Freeport Mode)向打印机发送信息,主程序检查S7-200模式开关,如果模式开关为RUN模式,则切换到自由通信口模式。

西门子s7-212用自由通信口模式与并行打印机连接编程

S7-212 CPU和外部设备(例如打印机)的连接方法,该例中SIMATIC PLC自由通信口模式(Freeport Mode)向打印机发送信息。

程序功能:

输入I0.0为1时,打印文字“SIMATIC S7-200";输入I0.1到I0.7为1时,打印句子“INPUT 0.XIS SET”(其中X分别为1, 2,……,7)假定打印机用并行接口连接,并假定发送波特率为9600波特。

西门子s7-212用自由通信口模式与并行打印机连接编程1

硬件要求:

1台 Simatic S7-212或S7-214

1条 PC/PPI 电缆

1只 9孔阴性插座到25针阳性插座的转换器

1台 串行到并行的转换器。

1台 线2和线3互换的空调制解调式的适配器(如果需要)

1台 并行打印机

问题:

因为SIMATIC S7-200和打印机都作为数据通信设备(DCE),所以两台设备的数据传输方向有可能会相同,也就是说,两者的数据接收线接在了一起,或发送线也接在了一起(线2和线3)。这个问题可以通过转换器的正确设置或使用合适的线路适配器(空调制解调式的适配器)来解决。

程序框图

西门子s7-212用自由通信口模式与并行打印机连接编程2

程序和注解

此打印程序向并行打印机发送信息。

主程序检查S7-200模式开关,如果模式开关为RUN模式,则切换到自由通信口模式。

根据输入把相应的信息传送到打印机,主程序定义了这些内存变量。

以下的任务由子程序0完成:

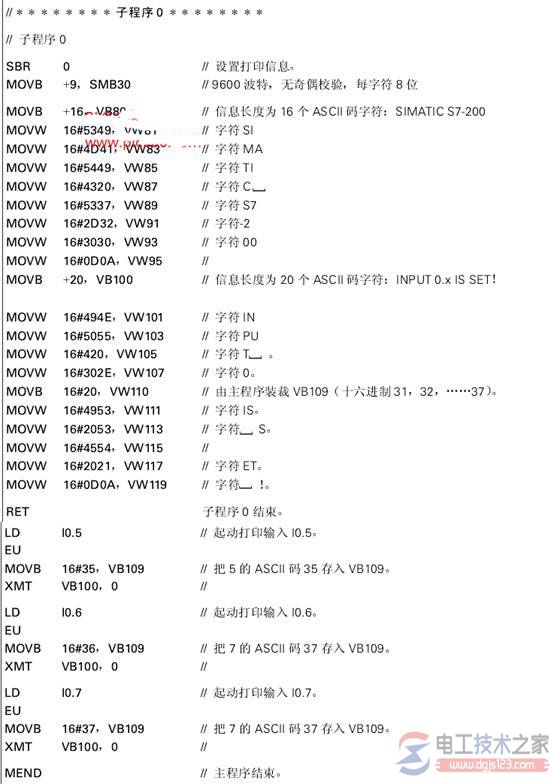

子程序0包括设置自由通信日模式的参数和相应于小同输入的打印输出文本。

西门子s7-212用自由通信口模式与并行打印机连接编程3

程序结构:

MAIN(主程序)—初始化和输入请求

SBRO(子程序)—打印设置

西门子s7-212用自由通信口模式与并行打印机连接编程4

西门子s7-212用自由通信口模式与并行打印机连接编程5
