西门子s7-200集成脉冲输出触发步进电机驱动器的应用

作者:老电工2020年03月10日 17:48

有关西门子s7-200集成脉冲输出触发步进电机驱动器的应用,当输入端I1.0发出"START"信号后,步进电机按对应的步数转动,当输入端I1.发出"STOP"信号后,接在输入端I1.5的方向开关位置决定电机正转或反转。

西门子s7-200集成脉冲输出触发步进电机驱动器

CPU214有两个脉冲输出,可以用来产生控制步进电机驱动器的脉冲。

功率驱动器将控制脉冲按照某种模式转换成步进电机线圈的电流,产生旋转磁场,使得转子只能按固定的步数(步数a)来改变它的位置。

连续的脉冲序列产生与其对应的同频率(同步机)步序列。如果控制频率足够高,步进电机的转动可看作一个连续的转动。

用Q0.0的输出脉冲触发步进电机驱动器,当输入端I1.0发出"START"信号后,控制器将输出固定数目的方波脉冲,使步进电机按对应的步数转动,当输入端I1.发出"STOP"信号后,步进电机停止转动。接在输入端I1.5的方向开关位置决定电机正转或反转。

***硬件要求***

数量 设备

SIMATIC S7-200 CPU-224

PC/PPI电缆

编程设备或PC

带有标准的功率驱动器和相关连接电缆的步进电机

用于传输控制信号到功率驱动器的电缆

开关

2 按钮

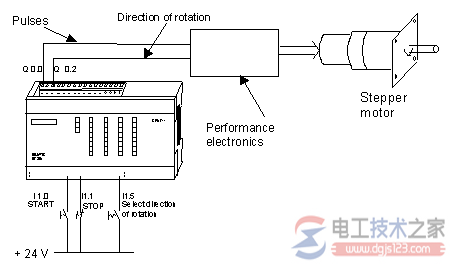

西门子s7-200集成脉冲输出触发步进电机驱动器1

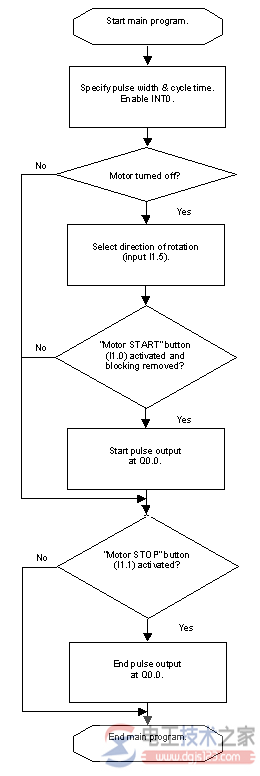

西门子s7-200集成脉冲输出触发步进电机驱动器2
