学习西门子plc编程的入门例子,将整数的模拟量标定为实数的工程量,相当于博途中自带的SCALE_X ,但该子程序结合高低量程限制之后,标定和调试都会更方便。

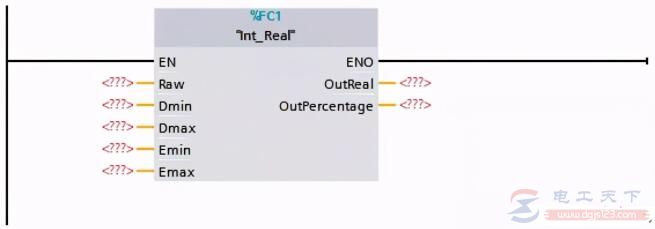

1、子程序调用
2、子程序变量声明
3、SCL代码
IF (#Emin < #Emax) AND (#Dmin < #Dmax) THEN
IF #Raw < #Dmin THEN
#RawTemp := #Dmin;
END_IF;
IF #Raw > #Dmax THEN
#RawTemp := #Dmax;
END_IF;
IF (#Raw >= #Dmin) AND (#Raw <= #Dmax) THEN
#RawTemp := #Raw;
END_IF;
#OutReal := (INT_TO_REAL(#RawTemp - #Dmin) / INT_TO_REAL(#Dmax - #Dmin)) * (#Emax - #Emin) + #Emin;
#OutPercentage := (#OutReal / (#Emax - #Emin)) * 100.0;
ELSE
#OutReal := 0.0;
#OutPercentage := 0.0;
END_IF;
