三菱FX系列PLC取反传送指令用法实例说明

三菱FX-PLC取反传送指令用法

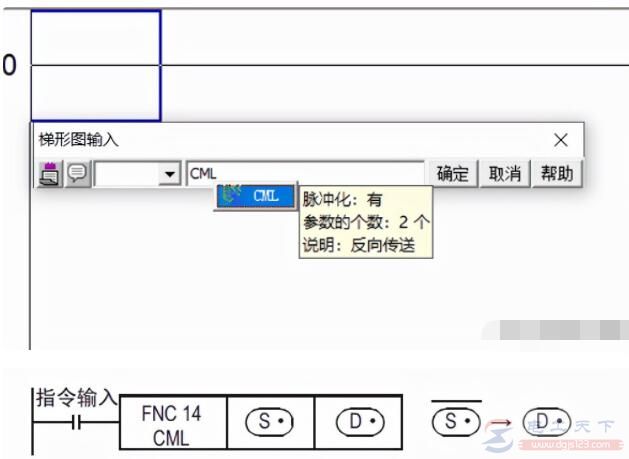

1、指令说明

S为源操作数，D为目标操作数。

源操作数的软元件有：T、C、V、Z、D、K、H、KNX、KNY、KNM、KNS。

目标操作数的软元件有：T、C、V、Z、D、KNY、KNM、KNS。

2、指令用法

CML指令将源操作数的数据的二进制的位逐位取反并传送到指定的目标操作数中。

例子：

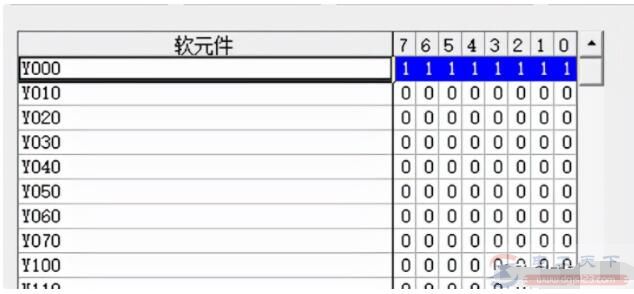

将K0传入D0中，然后将D0取反在传送到K2Y000中。
