【图】西门子plc用四个按钮控制四盏灯的梯形图

作者:老电工时间:2015年12月17日 20:39

西门子plc用四个按钮控制四盏灯的梯形图

用四个按钮分别控制四个灯,当其中任意一个按钮按下时对应的灯亮,多个按钮按下时灯不亮。

控制方案设计

1.输入/输出元件及控制功能

四个按钮控制四盏灯

2.电路设计

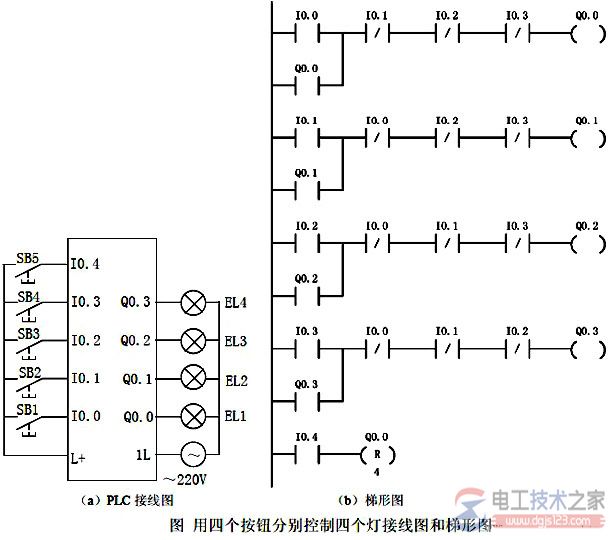

用四个按钮分别控制四个灯的接线图和梯形图

如下:
四个按钮控制四盏灯

3.控制原理

如上图(b)梯形图,例如:

1、当按下按钮SB1 时,梯形图中的I0.0 常开接点闭合,输出线圈Q0.0 得电自锁,EL1 灯亮。I0.0 常闭接点断开,其他输出线圈失电。

2、如再按下按钮SB2,梯形图中的I0.1 常闭接点断开,Q0.0 线圈失电,I0.1 常开接点闭合,输出线圈Q0.1 得电自锁,EL2 灯亮。

3、按下按钮SB5,I0.4 接点闭合,Q0.0~Q0.3 全部复位,灯全灭。
