西门子plc与模块支持的传感器类型大全

有关西门子plc与模块支持哪些传感器类型，包括西门子S7-200所支持的传感器类型、西门子S7-200smart所支持的传感器类型、西门子S7-1200所支持的传感器类型、西门子S7-300所支持的传感器类型等。

1、西门子S7-200所支持的传感器类型

S7-200系列的输入端既支持源型也支持漏型，所以既可以接NPN传感器也可以接PNP的传感器(具体接法请参考第二步)，其他型号可以参照产品手册(如下图)：

2、西门子S7-200smart所支持的传感器类型

S7-200smart与S7-200一样输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器(具体接法请参考第二步)，其他型号可以参照产品手册(如下图)：

3、西门子S7-1200所支持的传感器类型

S7-1200输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器。(具体接法请参考第二步)，其他型号可以参照产品手册(如下图)：

4、西门子S7-300所支持的传感器类型

S7-300的DI模块很多，要具参数分需要在硬件组态中查看(具体接法请参考第二步)

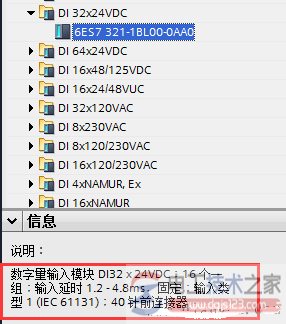

1)S7-300的大部分DI模块均为漏型(应该选取PNP型的传感器)，在硬件组态时不提示源型还是漏型，就是默认为漏型的意思，如：321-1BL00:

2)S7-300的源型DI模块(应该选取NPN传感器)，如：6ES7 321-1BH50-0AA0：

3)源型/漏型两用式DI模块(既可NPN也可以PNP型传感器)：如：6ES7 321-1BP00-0AA0

5、西门子S7-1500所支持的传感器类型

S7-1500系列中现推出的DI模块有漏型，接PNP型传感器(具体接法请参考第二步)。如：6ES7 523-1BL00-0AA0

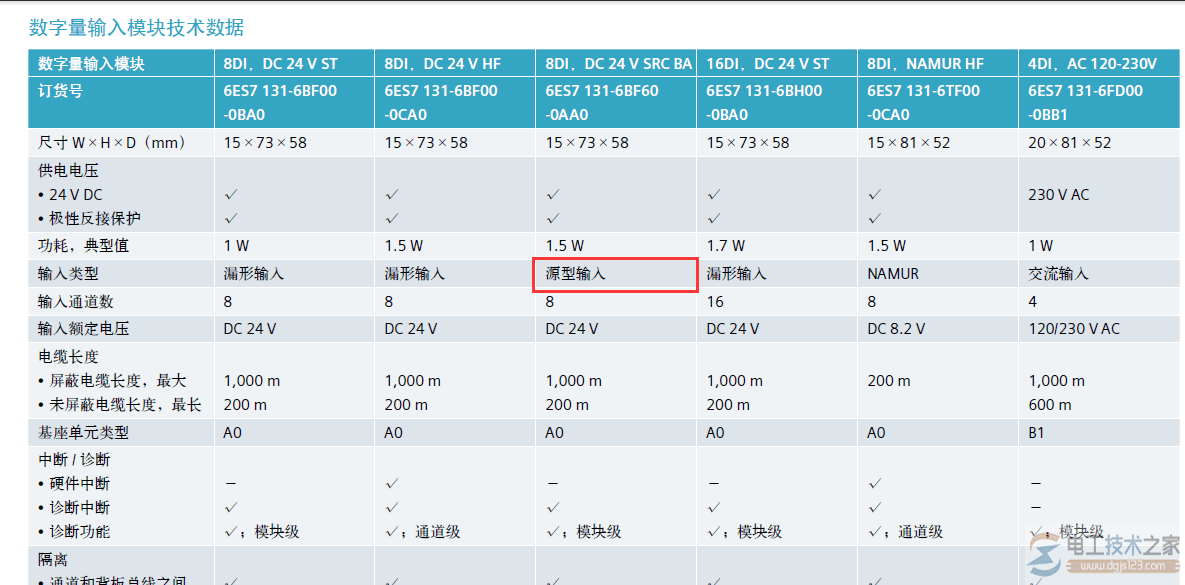

有支持源型的DI模块，接NPN型传感器(具体接法请参考第二步)。如：6ES7 131-6BF60-0AA0
