220v直流电机4根线与调速器怎么接线

作者:老电工时间:2022-05-01 17:48:54

220v直流电机4根线与调速器的接线方法,具体参考如下:

单相直流电机内部有两个绕组,一个是启动绕组,一个是运行绕组,四根线就是这二个绕组的头尾。

万用表打到电阻档,两根两根的进行测量,就会发现有两组是通的,其中有一组电阻值较大,一组较小,较大的一组是启动绕组,较小的一组就是运行绕组。

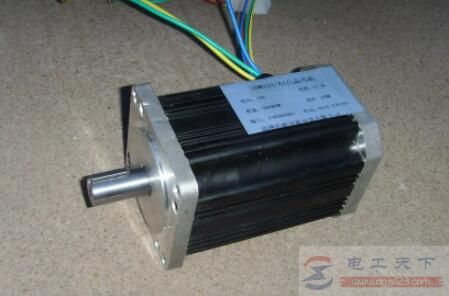

220v直流电机4根线与调速器怎么接线

首先,将两根不通线头(也就是启动线圈和运行线圈的一头)接在一起,作为公共端,这端接电源的零线

启动电容接在启动绕组和运行绕组之间(也就是测得的阻值最大的两根线),电源线就接在这两根线当中的一根。如果要想电机转向相反,只需将火线接至另一端即可。

220V电机调速器的接法:

在接线时调速器后面在2个接头中间有个AC的标志是接电源的,单相220V调速器和电机直接连起来,注意方向不能插反,线的颜色要对应好。接通电源,电机就可以转,调速器控制转速。

如果方向接反了,更改调速器后面的连接线,这个是有提示的,就是那2个电源接头上面的,有CW,CCW的提示。电机的三根线,调速器的二根线,还有一根是地线,直接和调速器接头相连。
