220v单相电机正反转的接线方法图解

作者:老电工时间:2017年07月30日 15:16

220v单相电机正反转的接线法

以单电容电机YL90L-4为例,介绍220v单相电机正反转的接线方法。

220v单相电机正反转的接线方法图解

图1,图2中 U2与Z2 Z1与U1 ~同时换位就可以反过来转了。要两边的线都换位才行。

220v单相电机正反转的接线方法图解

220v单相电机正反转的接线方法图解

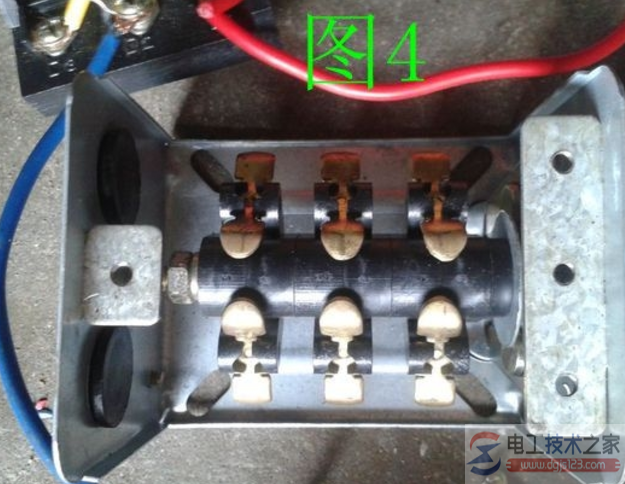

图3是开关接线面 图4是开关里面的式样 ~这是用来核对开关的 ~图3的接线要更改 如图6

220v单相电机正反转的接线方法图解

图5 对照图1 先别看接线 把Z1中电容接线拆开 U2与V1,Z2与U1的连接断开 ~(图1和图2中可以看到U2与V1,Z2与U1是连接这的~要断开连接)

220v单相电机正反转的接线方法图解

图6 ~对照图3 把开关的所有连接全拆开,再按图六连接 ~D3连E1 D2连E3 D1连E2

220v单相电机正反转的接线方法图解


开关与电机连接 对照图6(开关)与图5(电机) ~D1接3A(即电机Z1中拆开的电容接头),D2接Z2,D3(即E5)接U2,C接V1,B接U1,A接Z1。

完成以上步骤,即可实现在开关里控制电机正反转向。
