【图】交流绕组常用名词解释

有关交流绕组的常用名词，包括线圈、极距、电角度、节距等，线圈可以区分为多匝线圈和单匝线圈，与线圈相关的概念包括有效边、端部、线圈节距等。

交流绕组的常用名词

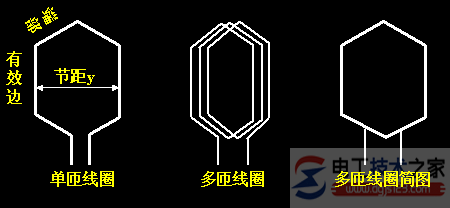

线圈：是构成绕组的元件。

绕组就是将线圈按一定规律进行排列和联结。线圈可以区分为多匝线圈和单匝线圈。与线圈相关的概念包括有效边、端部、线圈节距等(看图)

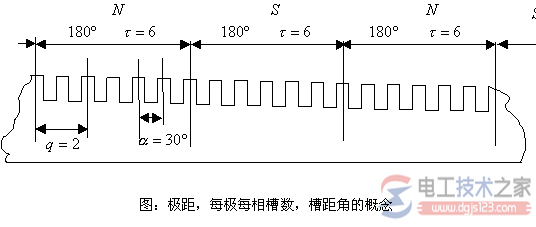

极距：沿定子铁心内圆每个磁极所占的范围 用槽数表示：τ= Z1/(2p) (槽)

用长度表示：τ= (πD) / (2p)(看图)

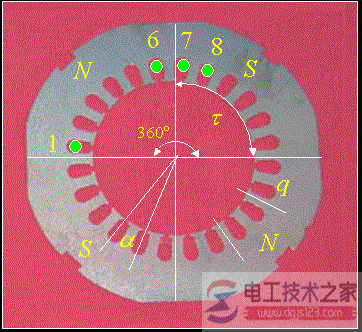

电角度：

转子铁心的横截面是一个圆，其几何角度为360度。

从电磁角度看，一对N,S极构成一个磁场周期，即一对极为360电角度

电机的极对数为p时，气隙圆周的角度数为

(p*360)电角度。(看图)

节距：

线圈两个有效边之间所跨过的槽数称为线圈的节距，用y表示。(看图)

y <τ—短距线圈；   y =τ—整距线圈；

y >τ—长距线圈(一般不用)。

单层绕组和双层绕组

单层绕组一个槽中只放一个元件边(看图)

双层绕组一个槽中放两个元件边。(看图)

槽距角α,相数m,每极每相槽数q,线圈组：

α= (p*360 / z1)(电角度) (看图)；

m = 为相数；

q = z1 / (2pm)(槽)(看图)；

线圈组：q个线圈就组成了一个线圈组。
