【图】交流旋转电机整距分布绕组磁势的计算公式

有关交流旋转电机整距分布绕组磁势的知识，单个线圈产生矩形波脉振磁势，取其分解后的基波分量为正弦脉振磁势，线圈组的磁势与绕组的分布系数的计算公式。

交流旋转电机整距分布绕组磁势的计算公式

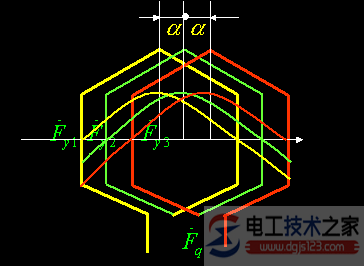

q 个线圈就构成了一个线圈组，相邻的两个线圈之间错开一个槽距角α,即达到了分布的效果。

如图：

单个线圈产生矩形波脉振磁势，取其分解后的基波分量为正弦脉振磁势；

q个正弦波脉振磁势在空间依次错开一个槽距角α。

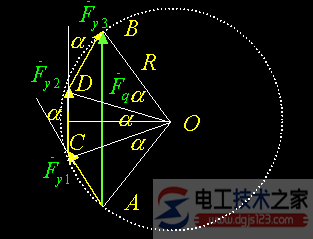

线圈组的磁势等于q个线圈磁势在空间的叠加，其叠加方法类似于感应电势的叠加。

结论：线圈组的磁势为:

Fq1= qFy1kq=0.9 q Ny Iy kq

绕组的分布系数：

kq= sin (qα/2) / (q sinα/2)
