大功率单相电机怎么接线,附接线线路图

作者:老电工时间:2020-06-14 10:27:00

有关单相电机的接线图,一个大功率的单相电机应该怎么接线,在接线操作时电机的主绕组、副绕组,以及连接端子间应该怎么接线,来看一个大功率单相电机的接线图就会明白了。

大功率单相电机的接线图

在接线时,先要确保电机绕组端子全部按图示排列,可以万用表测副绕组Z1、Z2阻值应最大、主绕组U1、U2阻值其次、离心开关V1、V2阻值应为0Ω。

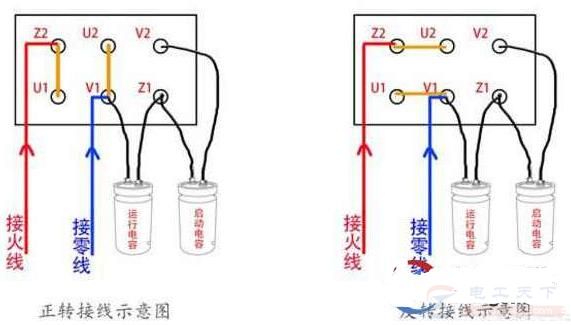

以下是具体的接线图(正转接线与反转接线):

大功率单相电机怎么接线,附接线线路图

图1,大功率单相电机接线方法

说明:U1、U2为主绕组,Z1、Z2为副绕组,V1、V2为离心开关。

电机反转:把连接端子U1、Z2该为U1、V1,连接端子V1、U2该为Z2、U2。

以上就是大功率单相电机的接线图,希望对大家有所帮助。

单相电机正反转原理及接线图(多图)

单相电机正反转原理及接线图(多图)

只有了解了单相电机的正反转原理,在给单相电机接线时才不会犯错,了解单相电机中运转线圈与启动线圈的工作方式,串了电容器的启动线圈与运转线圈并联时,并联的二对接线头的头尾决定电机的正反转。

220v单相电机正反转的接线方法图解

220v单相电机正反转的接线方法图解

【220v单相电机正反转的接线法】以单电容电机YL90L-4为例,介绍220v单相电机正反转的接线方法。图1,图2中 U2与Z2 Z1与U1 ~同时换位就可以反过来转了。要两边的线都换位才

220V单相电机的接线图

220V单相电机接线图

220V单相电机的接线图,注意220的单相电机是交流电机,没有零线火线的区分,但插反了也没有关系能正常运行,另外一般电机不是三根线吗?怎么接?

双电容单相电机正反转接线图

双电容单相电机正反转接线图

分享一款双电容单相电机正反转的接线图,包括启动电容与运行电容,单相电机顺逆运转控制的接线图,供大家学习参考。
