单相电机电容的四种接法

作者:老电工时间:2022-07-18 05:18:37

单相交流电机有四种类型,在工作时都离不开电容,以下介绍了四种单相交流电机电容的接法,为了使电容正确的接入电机,必须了解清楚四种电机的结构和工作特点,下面具体来看下。

单相电机电容的接法

第一种:分相启动式电机

如下图:

单相电机电容的四种接法

由启动绕组来辅助启动,其启动转矩不大,运转速率比较稳定,主要用于电风扇、空调、风扇电动机,以及洗衣机脱水电机等。

第二种:正反转控制式电机

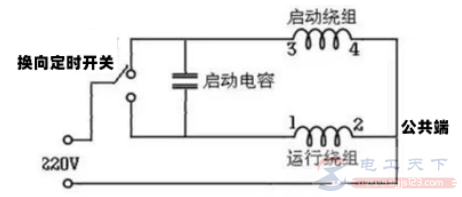

为正反转带定时开关的电机接线图,这种电机的启动绕组与运行绕组的线径与线圈数完全一致,一般洗衣机的洗涤电机就是使用这种电机。这种正反转电机的控制方法很简单,只需要加一个换向定时开关就能正常工作,这种电机常用于洗衣机的洗涤电机,如下图:

单相电机电容的四种接法

第三种:带离心开关和启动电容的单相电机

这种电机静止时离心开关是接通的,加电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时,离心开关就会自动弹开,将电容断开,这时启动电容完成任务,启动绕组不参与运行工作,而电动机以运行绕组线圈继续动作。

如图:

单相电机电容的四种接法

第四种,既带离心开关和启动电容又带运行电容单相电机

这类电机静止时离心开关是接通的,加电后启动电容参与启动工作,当转子转速达到额定值的70%至80%时,离心开关便会自动弹开,此时电容断开,起动电容完成任务。而运行电容直接串接到起动绕组参与运行工作,是双电容电机。

如图:

单相电机电容的四种接法

以上介绍的四种电机都有一个共同的特点,它们都有2个绕组,两个绕组的1-4两端直接连接在一起,作为电机的公共端,2个绕组的2-3两端为电源和电容接入端。

如果是正反转电机,两个绕组的线圈圈数,线径和电阻值是一样的。如果是单向电机,两个绕组的线圈圈数,直径和电阻值是不同的,电阻值小的绕组是运行绕组,电阻值大的绕组是启动绕组。
