普通连续运行电动机控制原理图的多种方式(多图)

有关普通连续运行电动机控制原理图，有多种表现形式，分为普通连续运行电动机控制原理图，普通连续运行电动机控制原理图：（带过载保护），普通连续运行电动机控制原理图：（多地点控制）三种方式。

连续运行电动机控制原理图

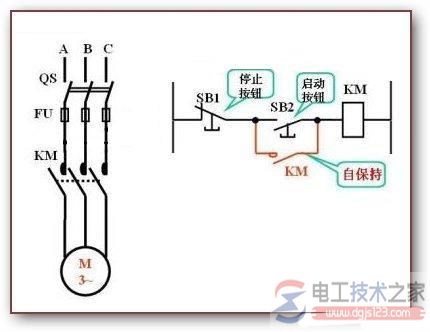

1、连续运行电动机控制原理图

控制过程：

1、启动

按下启动按钮（SB2）→停止按钮（SB1）（常闭）→线圈（KM）通电→触头（KM）闭合→电机转动

*启动瞬间，由于线圈（KM）得电，其常开辅助接点也闭合（自保持），此时即使松开启动按钮（SB2），回路为：

-→停止按钮（SB1）→自保持接点（KM）→线圈（KM）→也能使线圈（KM）始终处于得电状态，保持电动机的转动

2、停止

按下停止按钮（SB1），常闭接点断开，断开整个控制回路，线圈（KM）失电，其常开主触点断开，电动机停转。

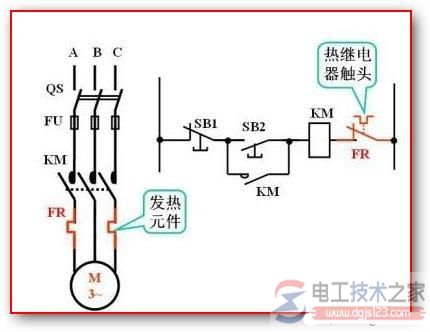

2、普通连续运行电动机控制原理图：（带过载保护）

此图与 上图的区别在于增加了热继电器，发热元件串接于主回路中，达到动作值，控制回路中常闭接点FR断开，从而断开控制回路，线圈（KM）失点，其主触点断开，电机停转。

3、普通连续运行电动机控制原理图：（多地点控制）



启动常开按钮SB2甲、SB4乙并联，停止常闭按钮SB1甲、SB3乙串联，可满足异地控制的需要。
